TRFS系列電氣火災監控系統
TRFS系列電氣火災監控系統
TRFS系列電氣火災監控系統 $c.title

TRFS系列電氣火災監控系統是嚴格參考最新國標“GB14287-2014”中的相關標準,以電氣火災早期預警、監控為主要目的,應用高端數字化技術,采用分布式設計方案的新一代電氣火災監控系統。本系統及相關產品符合最新國標“GB14287-2014”中的相關標準,可應用于大型商場酒店、公共建筑、智能樓宇、石油化工、工礦企業等火災危險性大的場合。

TRFS系列電氣火災監控系統通過TRFA監控探測器監測用電回路中的剩余電流、電纜或箱體溫度等參數,并通過系統總線實時上傳數據到TRFS-B監控設備實現集中控制和集中管理,當剩余電流或溫度超過設定閥值時,監控設備發出聲光告警并指示報警部位,同時現場探測器發出聲光報警和控制信號(可通過脫扣繼電器自動切斷故障回路供電),提醒用戶對隱患線路進行及時排查或更換,降低和減少電氣火災的發生,保障生命財產安全。

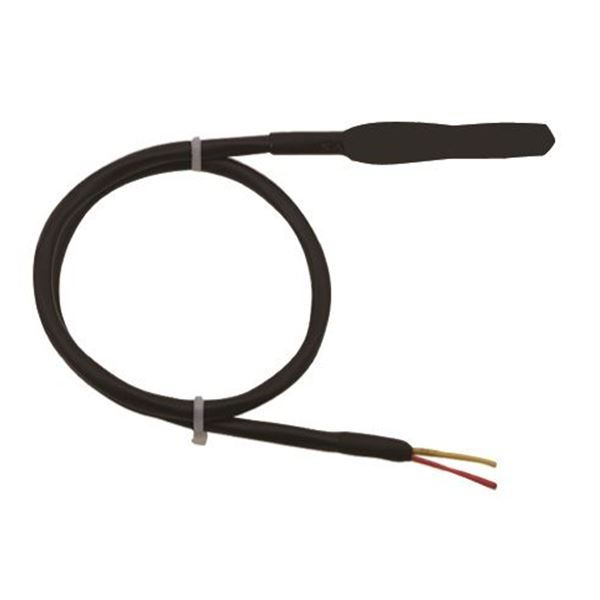

TRFS系列電氣火災監控系統可安裝于TN-C-S、TN-S以及局部TT低壓配電系統中,系統包含TRFS-B電氣火災監控設備、TRFA電氣火災監控探測器以及TR-FR剩余電流互感器、TR-FT溫度傳感器等附件。

執行標準
系統特點
結構拓撲圖
界面及功能
示例圖
安裝與維護
  • GB14287.1-2014 《電氣火災監控系統 第1部分:電氣火災監控設備》

  • GB14287.2-2014 《電氣火災監控系統 第2部分:剩余電流式電氣火災監控探測器》

  • GB14287.3-2014 《電氣火災監控系統 第3部分:測溫式電氣火災監控探測器》

  • GB13955-2005 《剩余電流動作保護裝置的安裝與運行》

  • GB50116-2014 《火災自動報警系統設計規范》

  • GB50016-2014 《建筑設計防火規范》

  • GB25506-2010 《消防控制室通用技術要求》

  • JGJ16-2008 《民用建筑電氣設計規范》

  • 集中監控:監控回路的監控點組成獨立的子系統,24小時實時自動巡檢;

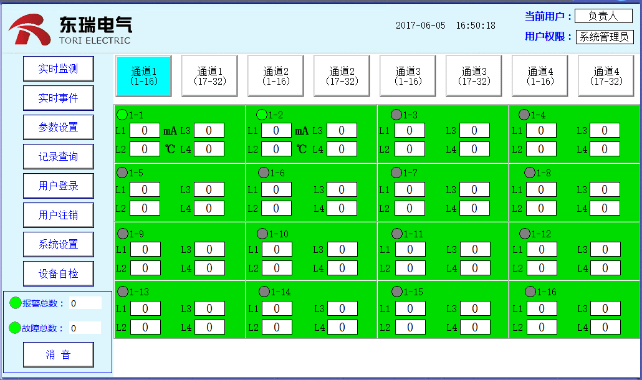

  • 集中顯示:通過安裝在消防控制室的監控設備上所配備的觸控面板液晶屏,對所有監控點信息以圖文的形式呈現出來,清晰明了;

  • 警情管理:監控回路監控點出現異常(如剩余電流、溫度越限)實時報警;提醒人工介入,及時排除故障隱患,同時提供對警情的記錄、查詢、打印等功能;

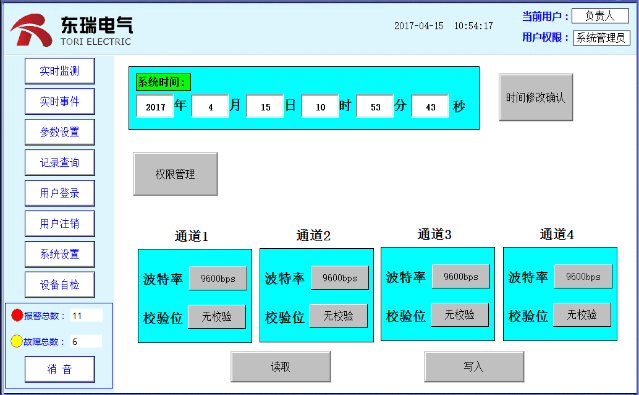

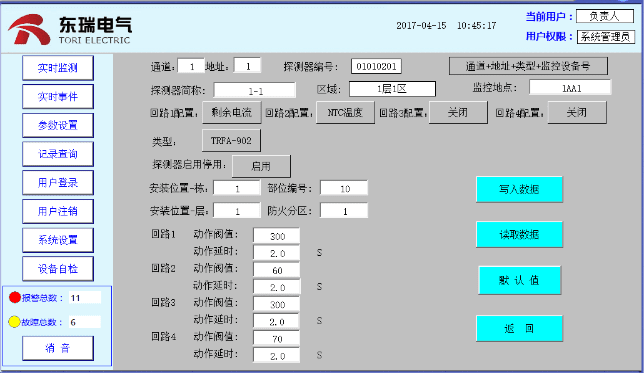

  • 遠程設置:各控制點的監控探測器報警閥值等參數,可以在監控設備上輕松完成設置;

  • 遠程控制:當監控探測器監測到控點出現異常而報警時,可以通過監控設備進行遠程消音;排除掉故障隱患后,可以通過監控設備進行遠程復位,解除報警狀態提示。

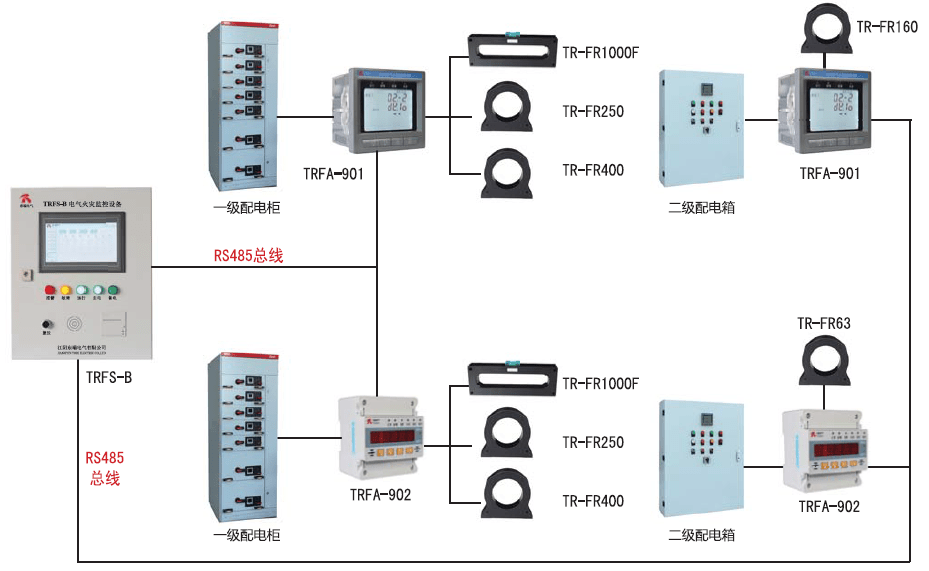

TRFS-B電氣火災監控設備,通過4路RS485總線與TRFA系列電氣火災探測器連接(每路RS485總線,所連接的探測器不大于64個),完成控制命令下發和報警信號上傳這一完整過程。RS485總線宜采用ZR-RVSP 2×1.5mm2(阻燃型銅芯導體聚氯乙烯絕緣雙絞型屏蔽軟電線,每芯截面積為1.5mm2)。

○監控報警功能:


監控設備接收探測器的剩余電流、溫度和狀態信息,探測器回路一旦有報警時,監控設備可以在10S內發出聲光報警信號,同時在實時監控界面也可以看到報警部位、報警類型、報警時間、報警動作值等相關報警信息。報警信息可保留至復位操作之前;在報警期間非報警部分仍然可以實現監控報警功能。


○故障提示功能:


可對監控設備與監控探測器的通訊狀態,監控探測器的工作回路狀態,監控設備的電源狀態進行一個全面地監測,當監測到上述故障時,能在100S內發出與監控報警信號有明顯區別的聲光故障信號, 操作人員可根據故障點提示來排除故障,故障恢復后相關的故障提示輸出也將自動清除。


○報警、故障繼電器輸出功能:


當被監測回路的探測器報警時,監控設備的控制輸出繼電器閉合,用于控制被保護電路或其他設備,當報警消除后,控制輸出繼電器釋放。

當整個監控系統發生故障時,故障輸出繼電器閉合,用于相關設備外接提示,當故障消除后,故障輸出繼電器釋放。

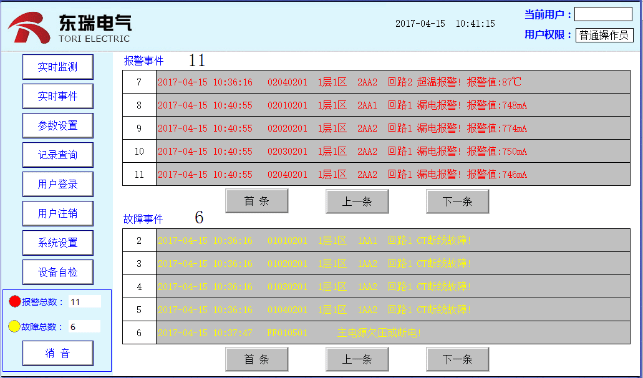

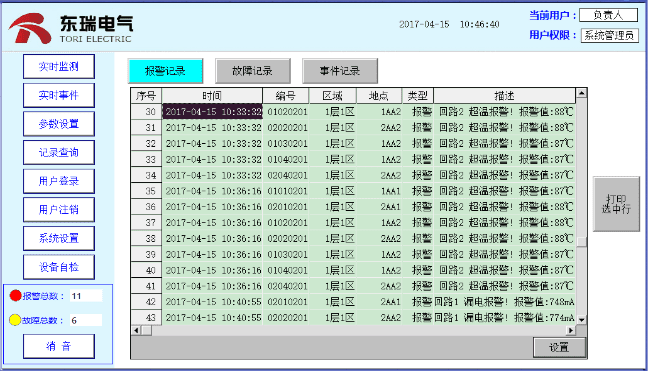

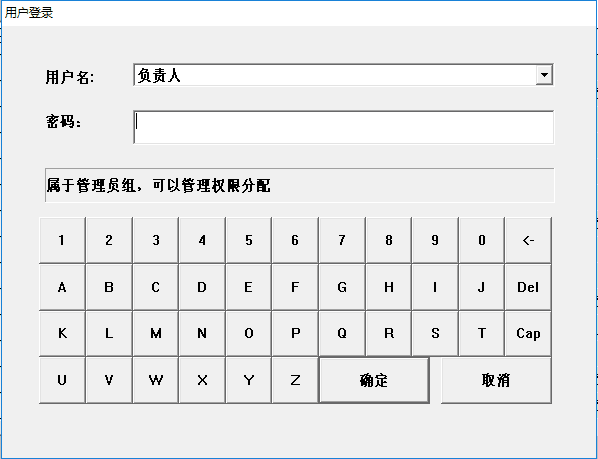

○報警、故障、事件記錄存儲和查詢功能:


當發生漏電、超溫報警或探測器回路故障、通訊、電源等故障時,將報警部位、故障信息、報警時間、報警動作值等信息存儲在歷史數據庫中;除報警、故障事件外的其他事件如:自檢、用戶登錄、用戶注銷等記錄可以在普通事件中查詢。歷史數據提供多種便捷、快速的查詢方法。歷史數據的記錄反復循環存儲。


○消音功能:


當監控系統發生報警及故障時,可以通過點擊觸摸屏上的消音按鈕來實現現有報警、故障的消音功能,當消音期間有新的報警、故障發生時將再次啟動聲報警功能。


○復位功能:


當監控系統發生報警及故障時均可以以管理員身份進行系統復位操作,該操作可清除相關的報警故障信息輸出,一般在確認排除系統的報警故障后執行。復位后,如果有新的報警故障事件可以重新被建立。


○電源切換功能:

當主電源發生停電、欠壓等故障時,監控設備可自動切換到備用電源工作,當主電源恢復正常供電時,自動切回到主電源,切換過程中保證監控設備連續平穩運行。

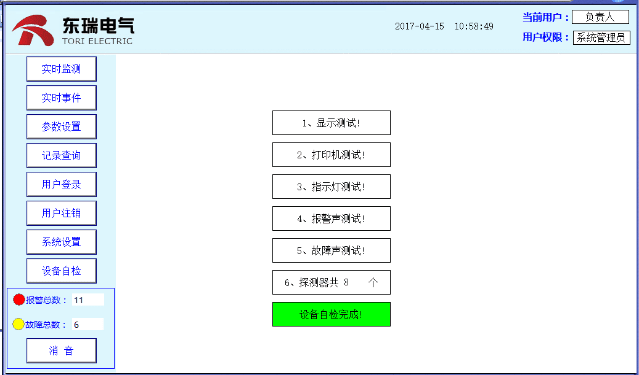

○自檢功能:


檢查設備中所有狀態:觸摸屏、打印輸出設備、指示燈、顯示屏、喇叭是否正常,以及統計探測器在線數量。

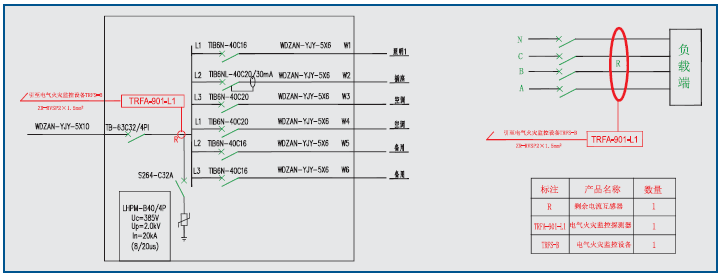

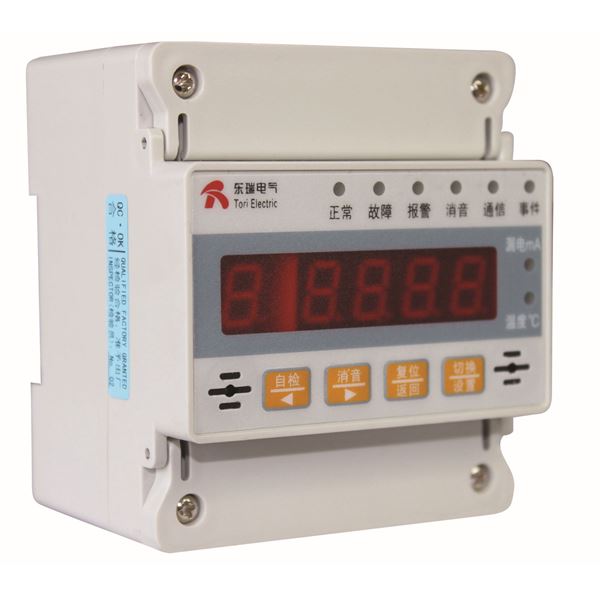

1、單路剩余電流監控方案

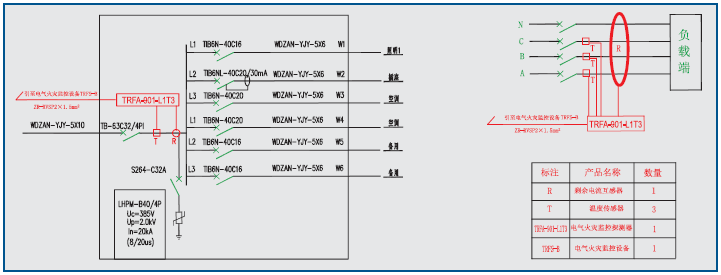

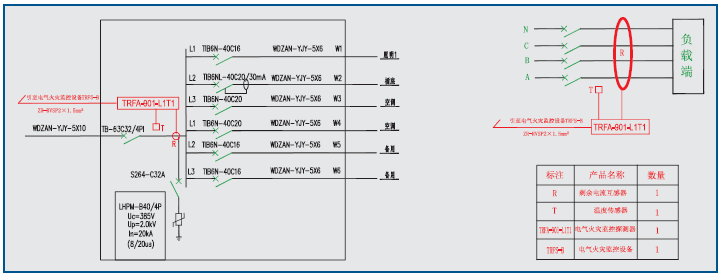

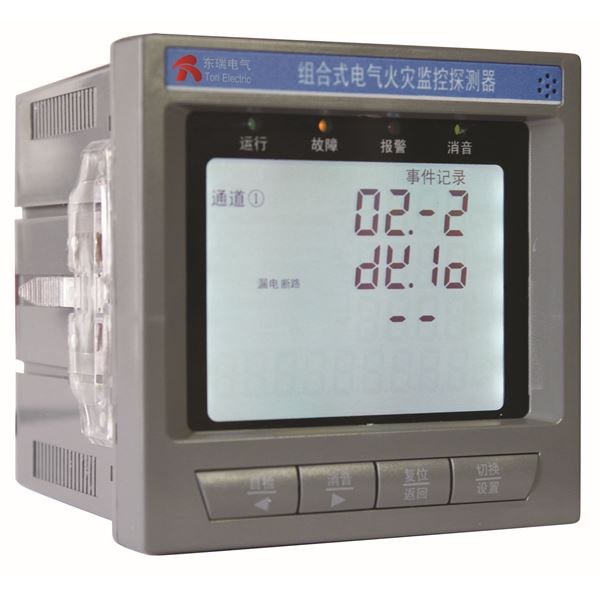

2、組合式監控方案(剩余電流+箱體溫度)



3、組合式監控方案(剩余電流+電纜溫度)



4、組合式監控方案(剩余電流+箱體溫度+過電流)

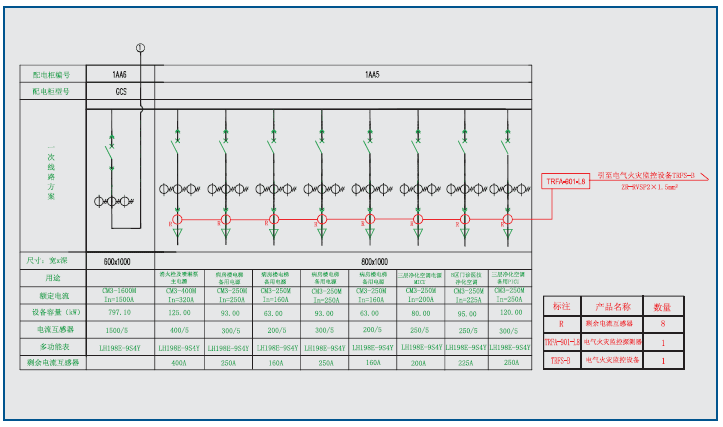

5、低壓配電柜監控方案(多路剩余電流)


  1. 注意事項

    1. 為了保證人身安全及電氣設備的安全,請用戶務必做到:

    2. 在安裝使用前必須認真閱讀使用說明書;

    3. 必須在正常工作條件下投入使用;

    4. 安裝前先檢查所用電氣火災監控設備的規格是否符合使用要求;

    5. 安裝時,應安裝在水平位置按接線圖連接,請注意不能有異物落入設備內,接線端子的螺絲應擰緊固定,不能有松動現象;

    6. 安裝完成后,在主電源通電前必須進行以下規定步驟,確保一切正常后電氣火災監控設備才能投入運行;

    7. 應仔細檢查有無異物掉入電氣火災監控設備內,如有異物,請立即清除;

    8. 應有專業人員設定監控參數并檢查參數是否符合規定;

    9. 應進行操作測試,觀察電氣火災監控設備是否能正常工作。

  2. 監控設備的安裝

    1. 由于監控設備在系統中的重要作用,要使它處于防塵、防水、通風好、易于散熱和不被陽光直接照射的位置,推薦放于消防控制室或配電室內,背光安裝;

    2. TRFS-B壁掛式電氣火災監控設備,安裝高度距地面不應低于1.2m。

  3. 監控探測器的安裝

    1. 在安裝前,應根據我司的產品外形尺寸預留空間,按照開孔尺寸進行開孔安裝定位。在監控探測器的安裝位置確定以后,應根據監控探測器的布置情況,在監控設備程序軟件中標明監控探測器的地址、編碼和控制參數;

    2. 在確定監控探測器的安裝方式后,監控探測器和剩余電流互感器組合使用,應確定監控探測器和剩余電流互感器的走線方式和電纜穿過剩余電流互感器的方式(銅排或電纜)。

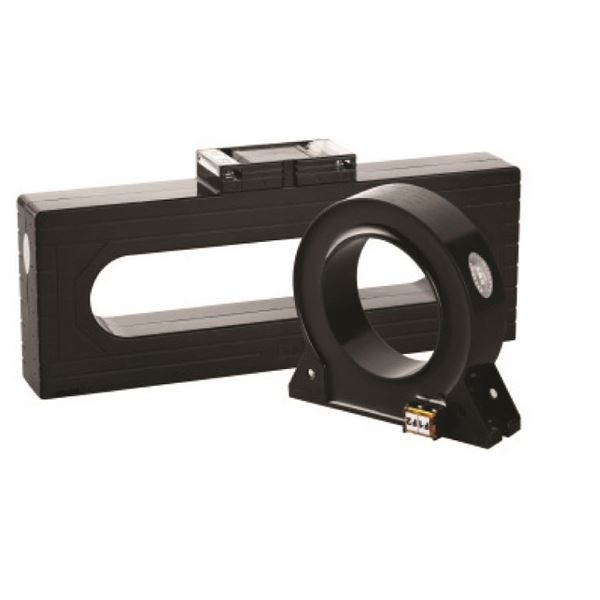

  4. 剩余電流互感器的安裝
    剩余電流互感器安裝在斷路器的下方,有些情況安裝在雙電源、隔離開關等下方,應根據設計圖紙而定。

  5. 通訊線的選擇及敷設方式

    1. 建議通訊線采用ZR-RVSP 2×1.5mm2屏蔽雙絞線,布線方式采用手拉手連接方式;

    2. 通訊線應按消防要求敷設,比如采用SC20共管敷設。

  6. 系統維護

    1. 電氣火災監控設備在使用過程中,用戶應定期檢查,進行“自檢”試驗;

    2. 應定期清理灰塵,以保持電氣火災監控設備的工作可靠性和絕緣特性;

    3. 被監控回路發生故障時,須將電路故障排除后,方可復位、進行正常監控;

    4. 電氣火災監控設備在發生故障時,不得私自拆開產品外殼避免觸電危險,此時應及時和本公司技術聯系;

    5. 用戶應經常檢查接線端子是否有松動和斷線的現象,及時采取措施處理。
