功能特點
具備1路或多路剩余電流實時監測和報警保護功能；
可實時監測箱體或各相電纜溫度，具備報警保護功能；
采用高亮紅色LED顯示監控回路的剩余電流、溫度等實時數據和運行信息；
“運行”、“報警”、“故障”等LED指示燈，直觀指示監控回路的工作狀態；
具有開機自檢、手動自檢功能，用以檢查聲光報警的電氣完好性；
可以靈活設定剩余電流、溫度的報警值和延時動作時長；
智能診斷探測器與剩余電流互感器、溫度傳感器之間的連接是否存在斷線、短路等故障；
聲、光報警，可以本地或遠程（監控設備）手動消音或復位；
采用現場總線通訊技術（RS485接口/MODBUS協議），與監控設備進行遠程通訊；
技術參數 | 性能指標 | |
顯示方式 | 紅色LED切換或循環顯示（可編程設置） | |
工作 電源 | 工作電源范圍 | AC/DC：85V～265V |
功耗 | < 5VA | |
剩余 電流 保護 | 輸入范圍及精度 | 輸入范圍：AC 0～1000mA，分辨率：1mA，準確度：±1% |
報警設定范圍 | AC 300～1000mA(連續可調，步長：1mA) | |
報警延時時間 | 0～999.9S | |
溫度 保護 | 輸入范圍及精度 | 0～150℃，分辨率：1℃，誤差：±1℃ |
報警設定范圍 | 45～120℃(連續可調，步長：1℃) | |
報警延時時間 | 0～999.9S | |
通訊接口 | RS-485通訊，MODBUS-RTU協議，波特率：2400～19200bps | |
開關量輸出 | 繼電器輸出形式，容量：AC 250V/5A，DC 30V/5A | |
安全 | 絕緣電阻 | 輸入、輸出、電源對機殼>100MΩ |
交流耐壓 | 輔助電源、輸入信號、輸出信號之間>2kV | |
外殼防護等級 | IP30 | |
環境 | 溫度 | 工作：-10℃～55℃，儲存：-25℃～70℃ |
相對濕度 | ≤93%，無凝露、無腐蝕性氣體場所 | |
海拔 | ≤2500m | |
安裝方式 | 卡裝在35mm導軌上 | |
功能 型號 | TRFA-902-□ | ||||
L1T1 | L1T3 | L4 | T4 | ||
在線 監測 | 剩余電流 | 1路 | 1路 | 4路 | - |
溫度 | 1路 | 3路 | - | 4路 | |
保護 功能 | 剩余電流保護 | √ | √ | √ | - |
溫度保護 | √ | √ | - | √ | |
事件記錄 | √ | √ | √ | √ | |
數字通訊（RS485接口） | 1路 | 1路 | 1路 | 1路 | |
繼電器輸出（DO） | 1路 | 1路 | 1路 | 1路 | |
顯示方式 | 紅色LED切換顯示 | ||||
外形尺寸 | 75×86×65mm | ||||
注1：表格中打“√”表示具備此項功能，“-” 表示不具備此項功能；其中剩余電流監測保護和溫度監測保護功能，需要配套對應數量的TR-FR剩余電流互感器（按電流區分尺寸大?。┖蚑R-FT溫度傳感器。
注2：以上表格中所列為常用的規格型號，若有特殊組合要求（剩余電流L+溫度T，總路數不大于4路），可與我公司工程技術部聯系（0510-86250305或80620056）。
安裝方式（導軌卡裝）
TRFA-902電氣火災監控探測器，采用35mm標準導軌卡裝方式，在配電柜或配電箱內的合適位置先固定卡裝探測器的35mm標準導軌，TRFA-902監控探測器背面的固定用滑塊拉出至外側（見外形尺寸背視圖狀態），再把TRFA-902監控探測器鉤掛在導軌上，最后向內側推動探測器上的滑塊，把探測器卡牢在導軌上即可。

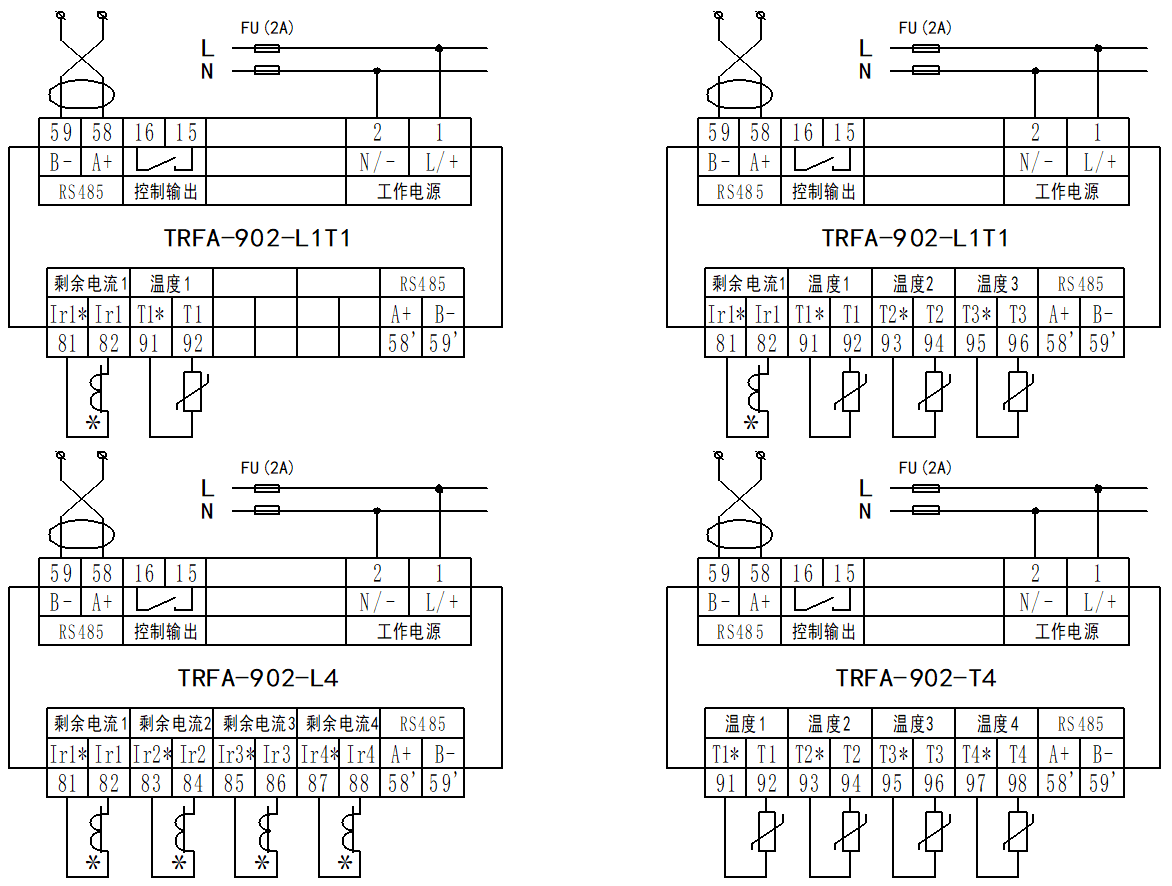

TRFA-902接線示意圖
