該產品是一款小型局放數據采集裝置，主要功能是收集所有安裝 在高壓室里的 PD_TA 型無線智能局放傳感器的超聲波和地電波局放傳 感器的信號，再傳輸?shù)诫娔X到后臺電腦，通過 PD_SR 型局部放電在線 監測系統頁面把數據顯現出來。
采用高性能工業級微處理器，抗干擾能力強，運行穩定。
接收 PD_TA/PD_UA 型無線智能局放傳感器的超聲波地電波信 號。
接收距離遠數據穩定，可以安裝在監控室的后臺電腦旁。
傳輸接口豐富，通用性強，滿足不同需求。
產品功能
| 接收功能 | 無線接收每一臺 PD_TA 型無線智能局放傳感器的超聲 波地電波信號。 |
| 輸出功能 | 通過 RS485 把數據傳輸?shù)胶笈_，為 PD_SR 型局部放電 在線監測系統提供監測數據。 |
| 指示功能 | 面板狀態指示燈實時顯示裝置當前的工作狀態。 |
技術指標
| 工作環境 | 溫度 | -40℃～85℃ |
| 濕度 | ≤95%RH | |
| 數據傳輸 | 無線傳輸 | 空曠環境下通訊距離可達 200 米 |
| 有線傳輸 | RS485 接口 | |
| 尺寸 | 產品外形尺寸 | 156mm×89mm×42mm |
| 電源 | 工作電源輸入 | 220V AC |

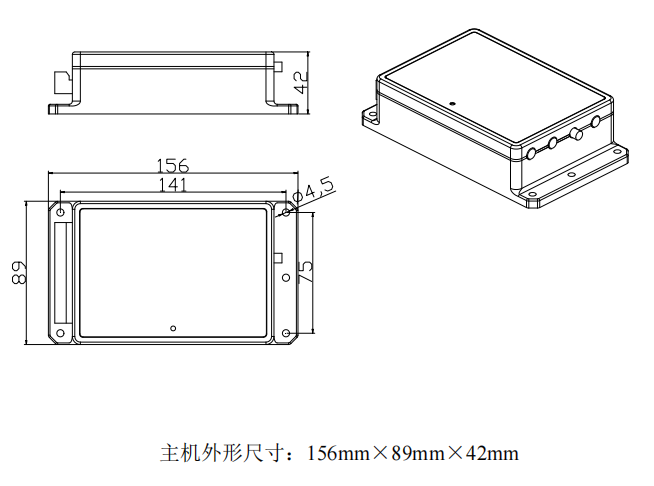

外形尺寸圖
由于數據輸出是用 RS485 通訊線連接到后臺電腦，安裝在后 臺電腦主機旁可以減少布線麻煩。
機身自帶螺絲孔位，可以使用扎帶穿過孔位與主機固定，也 可使用大圓燕尾 M4.2×16mm 螺絲固定安裝，或者選擇標準 35mm 導軌 式安裝固定。
請將線纜連接后再通電，請勿帶電插拔連接線纜
可以使用彎板天線，也可以使用長天線。
