PDR990微機電網解列裝置
PDR990系列電網解列裝置
PDR990微機電網解列裝置 $c.title

    發電系統在故障切除慢、靜穩極限不夠、失去或者投入大容量負荷、非同期重合閘等情形下均可能導致失步振蕩,PDR990系列電網解列裝置為發電系統失步、低頻低壓等極端緊急情況下實施解列控制,提高電力系統的安全穩定運行。

    PDR990系列電網解列裝置推薦使用于水力發電、火力發電和光伏發電等一些發電項目上,可與防孤島保護裝置等集中組屏安裝于分布式發電并網柜,也可就地安裝于現場的開關柜中。



裝置特點
技術指標
選型說明
外形,開孔尺寸及安裝方式
  1. 采用 32 位處理器,16 位 AD 采樣,主要元件全部采用進口器件,保證了裝置電氣設計上的高可靠性,產品通過了嚴格的型式試驗和電磁兼容測試,保證了產品在惡劣環境下的適應能力和可靠性。針對 35kV 及以下配電系統饋線而設計。除了具有完善的保護功能外,還具有對設備的

  2. 電氣量的測量功能及對設備的可編程控制功能,具有通訊接口,能夠通過現場總線將數據和信息傳送至上位機(監控、調度計算機),同時接受上位機的分、合閘等控制命令。

  3. 采用一體化型材機箱,安裝方便靈活,適用于固定式及混合式的柜型,也可集中組屏安裝。

  4. 具有多路開關量輸入和輸出,所有的開入均為交直流兩用。

  5. 交直流兩用操作回路,自適應 0.5~5A 開關跳合閘電流;操作回路配置了防跳回路。

  6. 配置工業級寬溫型 160×160 點陣液晶,全中文操作菜單及事故報文顯示。

  7. 面板上顯示設備的實時信息,監視設備的運行工況,如:電流、電壓、功率,開關位置等等,并有完善的預告、告警功能。

  8. 具有故障錄波功能,可分別記錄保護啟動前、保護動作前各兩周波,保護啟動后、保護動作后各八個周波。

  9. 具有 1 個標準的 RS485 通訊接口(Modbus RTU 通訊協議), ? 兩路以太網通訊(IEC60870-5-103 通訊規約)。

  10. 裝置 1 路 GPS 對時為 IRIG-B 碼對時,B 碼對時則裝置自動識別,完成日月年時分秒的對時功能,秒過零時自動對時。對時接口電平均采用 485 差分電平,對應端子 X2:18(B+),X2:19(B-)。

  11. 整機靜態功耗小于 10W。 ? 高抗干擾性,通過 10 項電磁兼容認證(快速瞬變、靜電放電、浪涌抗干擾等)。


  1. 技術參數


序號
主要參數功能應用
1工作電源
電源
AC/DC85~265V(AC 工頻:50Hz)
功耗正常運行≤5W;裝置動≤11W
2電流輸入
額定值 In
A 或 1A(訂貨注明)
測量范圍

保護電流:0.05In~20In

測量電流:0.03In~1.2In

功耗

不大于 0.5VA
3電壓輸入額定值 Un100V 或 380V(訂貨注明)
測量范圍0.3Un ~1.2Un
功耗不大于 0.5VA
4
電參量誤差測量電流不大于 0.5%
保護電流不大于 2%
測量電壓不大于 0.5%
測量頻率0.05Hz
保護頻率0.1Hz
功率0.5%
5

保護功能時間誤差

定時限保護不大于±40ms
反時限保護不大于±40ms+1%
重合閘不大于±60ms
6開關量輸入通道數16 路(可擴展用戶使用 32 路、內部 2 路)
輸入方式空接點
開關量電壓 強電開入,電壓同操作電源
7繼電器輸出通道數13 路
工作電壓AC250V/8A
輸入方式除操作回路為有源接點,其他均為無源接點
隔離方式光電隔離,隔離電壓 2500V
8485 通訊通訊接口RS485 標配 1 路
隔離類型 光電隔離,帶防雷功能
波特率4800bps~57600bps
通訊規約Modbus
9以太網網絡參數

兩路以太網,10M/100M 自適應,

IEC60870-5-103

10B 碼對時通訊接口RS485 差分電路

    2.正常工作大氣參數


序號
主要參數
應用
1
正常工作溫度
-10℃~+55℃
2存儲溫度
-25℃~+70℃
3相對濕度
5%~95%
4大氣壓力
60kPa~106kPa
5防護等級
IP50


產品型號及名稱適用范圍
安裝開孔尺寸主要功能
PDR990微機電網解列裝置35kV及以下電壓等級分布式發電并網柜的發電側電壓故障解列(斷開并網點開關:發電機組容量為6000kW~20000kW時,推薦使用),保障電網穩定運行。門板螺栓安裝,開孔尺寸:147×199mm,另加4個Φ6mm安裝孔。

保護功能:失步振蕩解列、低頻解列、高頻解列、低壓解列、過壓解列、PT斷線告警等;

遙測功能:采集2段母線或2路饋線的三相電壓、三相電流、有功功率、無功功率、功率因數、頻率等參數;

遙信功能:16路開入量采集(外加電源:AC220V、DC110V、DC220V等,可擴展為32路);

控制功能:13路繼電器中,10路可用于控制,其余用于信號輸出;

數字通訊:標配一路RS485接口(支持MODBUS-RTU協議),兩路以太網接口(IEC60870-5-103規約),可用于遙測、遙信、遙控、錄波傳輸:另具有B碼對時接口:

PDR990-D電網故障解列裝置10kV及以下電壓等級分布式發電并網柜的發電側電壓故障解列(斷開并網點開關;發電機組容量為8k W~6000kW時,推薦使用),保障電網穩定運行。門板螺栓安裝,開孔尺寸:107×157mm,加4個Φ4.5mm安裝孔。

保護功能:失步振蕩解列、低頻解列、高頻解列、低壓解列、過壓解列、PT斷線告警等;

遙測功能:采集1路饋線的三相電壓、三相電流、有功功率、無功功率、功率因數、頻率等參數;

遙信功能:12路開入量采集(外加電源:AC220V、DC110V、DC220V等);

控制功能:9路繼電器中,6路可用于控制,其余用于信號輸出;

數字通訊:標配一路RS485接口(支持MODBUS-RTU協議),一路以太網接口(IEC60870-5-103規約),可用于遙測、遙信;

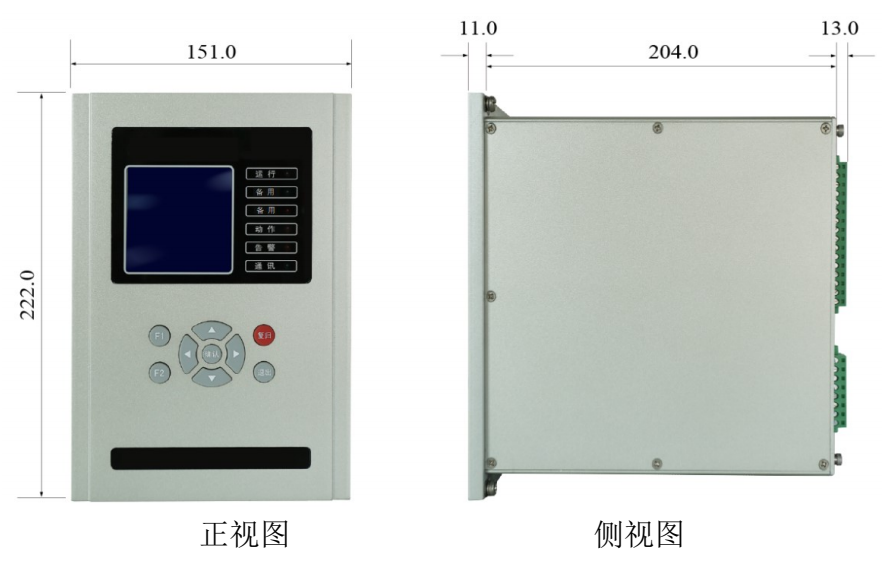

  1. 外形尺寸圖

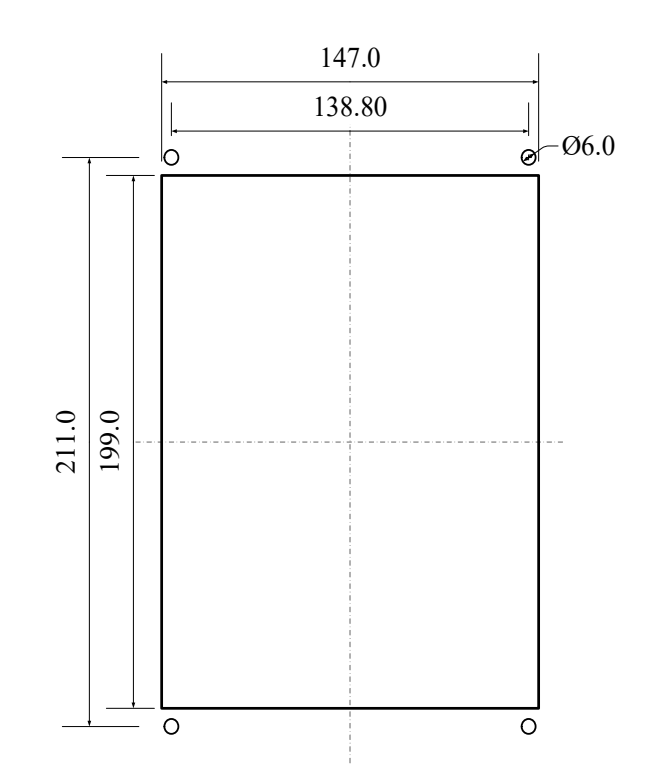

  2. 開孔安裝尺寸圖



    注 1:在屏柜上開一個矩形孔+4 個螺栓固定孔(見圖),固定方式采用裝置配套的 4個 M5 螺栓固定;

    注 2:安裝固定時,先將附帶的固定螺栓擰下,裝置從柜前對位裝入后,從門板后往前用螺栓固定。
