PDR960系列電能質量在線監測裝置，主要用于監測、評估分析監測點的電能質量，主要包括電能質量實時監測、電能質量事件告警、錄波、數據統計、評估分析5個主要功能。實時監測分析的主要指標為：基本電氣參量、電壓偏差、諧波電壓、諧波電流、頻率偏差、三相電壓不平衡度、電壓波動與閃變等，所有實時監測的參量和電能質量指標
均可長時間存儲檢索。針對電能質量越限、電壓暫升和電壓暫降，裝置提供事件告警和錄波分析功能。
電能質量在線監測裝置在電力系統、工業用戶以及其他需要電能質量監測的場合中發揮著至關重要的作用，確保電力供應的穩定性和安全性，提高電能利用效率，降低電能損耗，并為智能電網的建設提供數據支持。
1.采用 32 位 ARM Cortex-M4 內核，配備高精度的 A/D 芯片，使得裝置性能穩定、運算速快、精度高；
2.采用全漢化 4.3 寸 800*480 分辨率 IPS 彩色液晶顯示，人機界面清晰易懂，操作整定極為方便;
3.完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持；
4.完善的自診斷和監視功能，對故障可具體定位，方便調試；
5.完善的軟硬件看門狗，保證裝置可靠運行；
6.完善的在線運行狀態監視功能；
7.高精度的時鐘芯片；
8.標配 2 路高速以太網通信接口；
9.具有 1 個標準的 RS485 通訊接口(Modbus-RTU 通訊協議)；
10.高等級、高品質保證的元器件選用，采用多層板技術和 SMT 工藝；
1.技術參數
| 序號 | 主要參數 | 功能 | 應用 |
| 1 | 工作電源 | 電源 | AC/DC85~265V(AC工頻：50Hz) |
| 功耗 | 正常運行≤10W | ||
| 2 | 電流輸入 | 額定值 In | 5A 或 1A（訂貨注明） |
| 測量范圍 | 測量電流：0 In ～1.2 In | ||
| 功耗 | ＜1.0VA/相（IN=5A） ＜0.5VA/相（IN=1A） | ||
| 3 | 電壓輸入 | 額定值 Un | 100V/380V（訂貨注明） |
| 測量范圍 | 0Un ～1.2Un | ||
| 功耗 | ＜0.5VA/相 | ||
| 4 | 電參量誤差 | 交流量精度 | ≤0.1% |
| 有功無功 | ≤0.2% | ||
| 頻率分辨率 | ≤0.005Hz | ||
| 電壓偏差 | ≤±0.1% | ||
| 電壓不平衡度 | ≤±0.2% | ||
| 電流不平衡度 | ≤±0.5% | ||
| 閃變 | 2% | ||
| 電壓波動 | 2% | ||
| 5 | 諧波 | (2-50) | 符合 GB/T 14549-1993 中附錄 D 中的 A 級要求； |
| 6 | 間諧波 | (0.5-49.5) | 符合 GB/T 24337-2009 中附錄 D 中對諧波要求的 A 級； |
| 7 | 開關量輸入 | 通道數 | 26 路 |
| 輸入類型 | 無源 | ||
| 開關量電壓 | 強電開入，電壓同操作電源 | ||
| 8 | 繼電器輸出 | 通道數 | 8 路 |
| 觸點額定 載流容量 | 1250VA | ||
| 動作壽命 | 100,000 次 | ||
| 9 | 485 通訊 | 通訊接口 | RS485 標配 1 路 |
| 隔離類型 | 光電隔離，帶防雷功能 | ||
| 波特率 | 4800bps～9600bps | ||
| 通訊規約 | Modbus-RTU | ||
| 10 | 以太網 | 網絡參數 | 兩路以太網，10M/100M 自適應， IEC60870-5-104（可選配 61850） |
| 11 | 對時方式 | 通訊接口 | 網絡對時、GPS 秒對時、IRIG_B （DC）（訂貨注明） |
2.正常工作大氣參數
| 序號 | 主要參數 | 應用 |
| 1 | 正常工作溫度 | -10℃～+55℃ |
| 2 | 存儲溫度 | -25℃～+80℃ |
| 3 | 相對濕度 | 5％～95％（不凝露） |
| 4 | 大氣壓力 | 80kPa～110kPa |
| 產品型號及名稱 | 適用范圍 | 安裝開孔尺寸 | 主要功能 |
PDR960-A1電能質量在線監測裝置(A類，單通道) PDR960-A2電能質量在線監測裝置(A類，雙通道) | 適用于對電能質量要求嚴格的場所，如大型工業園區、數據中心、醫院、學校等 | 門板螺栓安裝，開孔尺寸：147×199mm,另加4個Φ6mm安裝孔。 | 測控與記錄功能：單通道或雙通道三相電測量(電流、電壓0.1級，功率0.2級),2~50次諧波、間諧波、電壓頻率偏差、電壓電流不平衡度、電壓波動、電壓閃變、暫態擾動等監測+告警+錄波+統計+分析；具有32G存儲; 儲遙信功能：26路開入量采集(外加電源：AC220V、DC110V、DC220V等); 繼電器輸出：共9組繼電器，用于報警輸出或邏輯控制； 數字通訊：標配一路RS485接口(支持MODBUS-RTU協議),兩路以太網接口(IEC60870-5-104規約，可選IEC61850規約),可用于遙測、遙信；另具有B碼對時接口； |
| PDR960-BG電能質量在線監測裝置(B類，雙通道) | 適用于對電能質量要求相對較高的場所，如機械設備、冶金礦產等工業用戶 | 門板螺栓安裝，開孔尺寸：147×199mm,另加4個Φ6mm安裝孔。 | 測控與記錄功能：雙通道三相電測量(電流、電壓0.1級，功率0.2級),2~30次諧波、電壓頻率偏差、電壓電流不平衡度、電壓波動、電壓閃變、暫態擾動等監測+告警+錄波+統計+分析；可選32G存儲; 儲遙信功能：26路開入量采集(外加電源：AC220V、DC110V、DC220V等); 繼電器輸出：共8組繼電器，用于報警輸出或邏輯控制； 數字通訊：標配一路RS485接口(支持MODBUS-RTU協議),兩路以太網接口(IEC60870-5-104規約),可用于遙測、遙信；另具有B碼對時接口； |
| PDR960-BD電能質量在線監測裝置(B類，雙通道) | 適用于對電能質量要求相對一般的場所，如居民小區、商業中心等，也適用于400V光伏項目 | 門板嵌入卡裝，開孔尺寸：159×123mm | 測控與記錄功能：雙通道三相電測量(電流、電壓0.2級，功率0.5級),2~30次諧波、電壓頻率偏差、電壓電流不平衡度、暫態擾動等監測+告警+統計+分析; 析遙信功能：11路開入量采集(外加電源：AC220V、DC110V、DC220V等); 繼電器輸出：共9組繼電器，用于報警輸出或邏輯控制； 數字通訊：標配一路RS485接口(支持MODBUS-RTU協議),兩路以太網接口(IEC60870-5-104規約),可用于遙測、遙信；另具有B碼對時接口； |

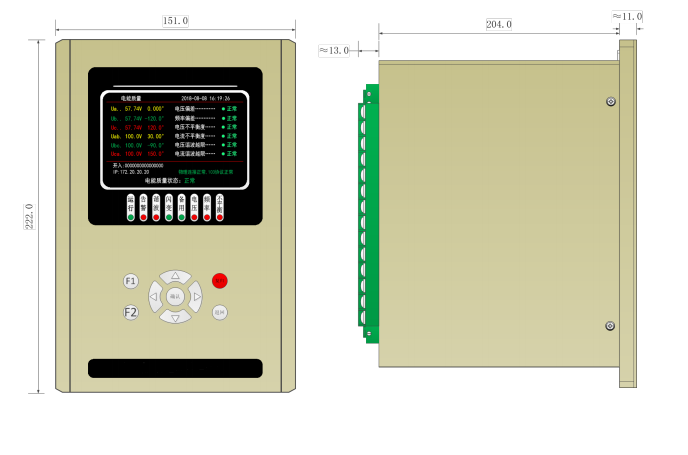

外形尺寸圖

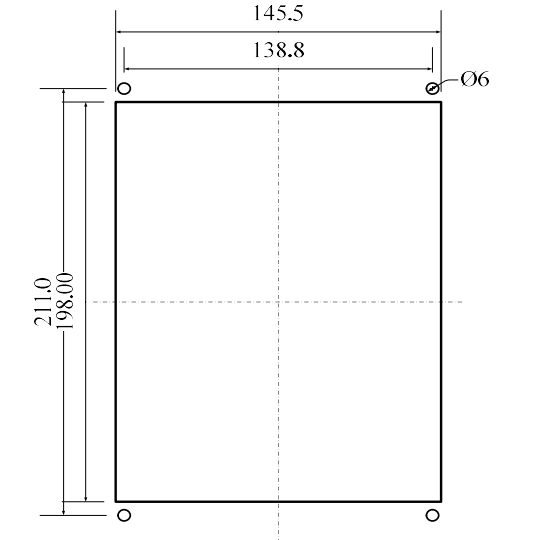

開孔安裝尺寸圖
注 1：在屏柜上開矩形孔，固定方式為螺釘固定，推薦采用?5 螺栓固定；
注 2：安裝螺栓時，將裝置前門從右側打開，安裝孔位于裝置上下兩側。
