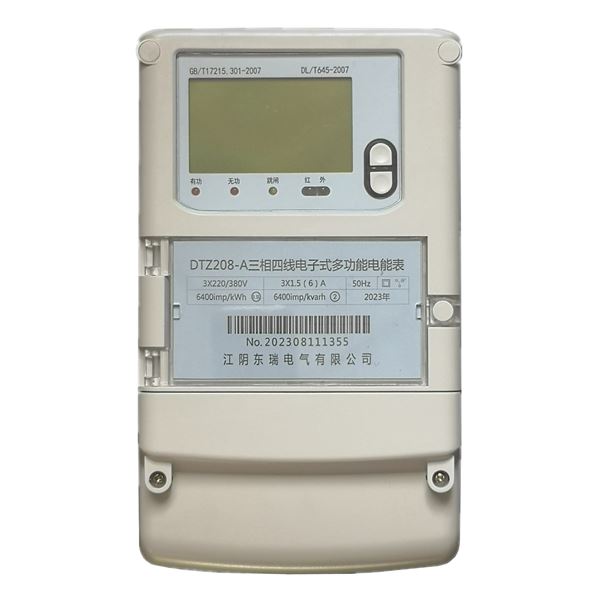

壁掛式電能表

壁掛式電能表

三相電子式有功電能表特點：

用于額定頻率50Hz(也可生產額定頻率60Hz)的三相交流有功電能的計量，具有正、反雙方向計量功能，即反向電能正向計量，可用手持抄表機設置和抄收電量，并具有紅外通訊和RS485接口。

三相多功能電能表特點：

具有分時計量組合有功電量、正、反有功電量及需量、組合無功、四象限無功電量和遠程費控等功能，并具有紅外通訊和RS485接口；三相電源供電(即線路供電方式)時，當三相四線中的任兩相斷電時，電能表仍能正常工作，在失去交流電源的情況下，電能表能夠保持?jǐn)?shù)據和維持時鐘芯片工作。

型號說明

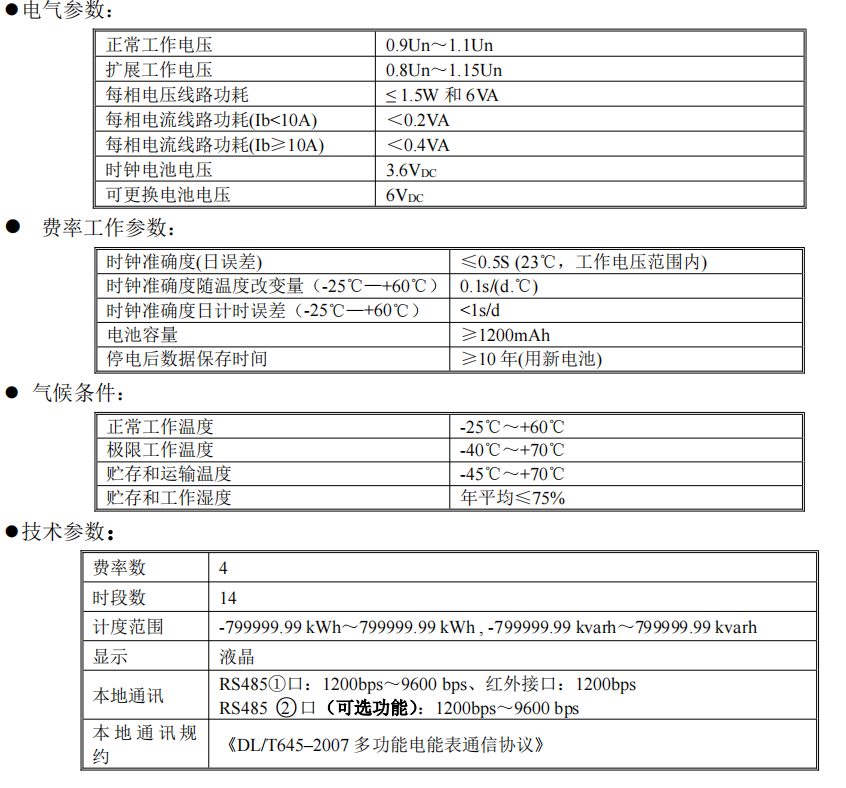

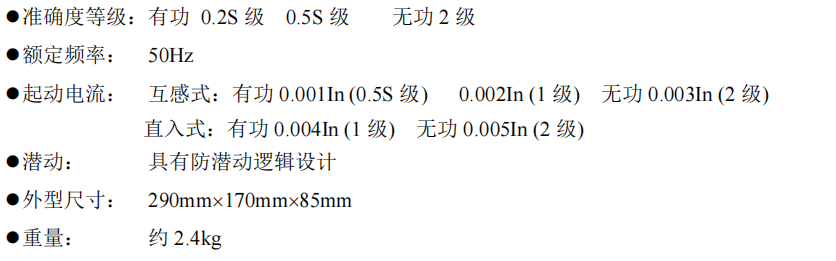

技術指標

外型尺寸

功能特點

接線方式

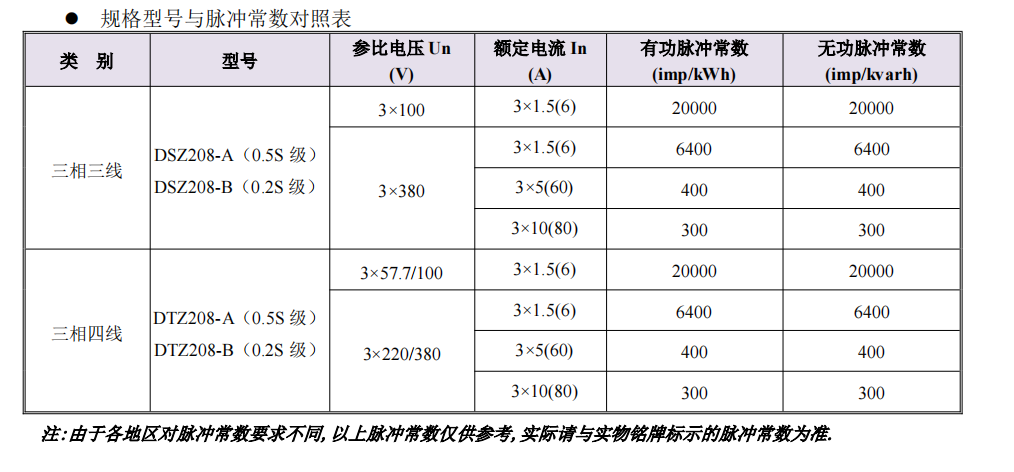

產品名稱	電壓規格	電流規格	推薦型號	外形尺寸	主要功能
三相電子式有功電能表	3 x 100V	3 x 1.5(6)A	DSS208Y	215 x 144 x 70	測量三相有功電能，精度1.0級(對應新國標B級),具有紅外、RS485接口，三相三線
	3 x 380V	3 x 1.5(6)A
		3 x 5(20)A
		3 x 15(60)A
		3 x 20(80)A
	3 x 57.7V/100V	3 x 1.5(6)A	DTS208Y		測量三相有功電能，精度1.0級(對應新國標B級),具有紅外、RS485接口，三相四線
	3 x 220V/380V	3 x 1.5(6)A
		3 x 5(20)A
		3 x 15(60)A
		3 x 20(80)A
三相多功能電能表	3 x 100V	3 x 1.5(6)A	DSZ208-A	256 x 170 x 85	全電量參數測量，精度0.5S級(對應新國標C級),三相三線
	3 x 380V	3 x 1.5(6)A
		3 x 15(60)A
		3 x 20(80)A
	3 x 57.7V/100V	3 x 1.5(6)A	DTZ280-A		全電量參數測量，精度0.5S級(對應新國標C級),三相四線
	3 x 220V/380V	3 x 1.5(6)A
		3 x 15(60)A
		3 x 20(80)A
	3 x 100V	3 x 1.5(6)A	DSZ280-B		全電量參數測量，精度0.2S級(對應新國標D級),三相三線
	3 x 380V	3 x 1.5(6)A
		3 x 15(60)A
		3 x 20(80)A
	3 x 57.7V/100V	3 x 1.5(6)A	DTZ208-B		全電量參數測量，精度0.2S級(對應新國標D級),三相四線
	3 x 220V/380V	3 x 1.5(6)A
		3 x 15(60)A
		3 x 20(80)A

注：經外部CT二次電流1A輸入的電能表，電流規格為3×0.3(1.2)A。

技術

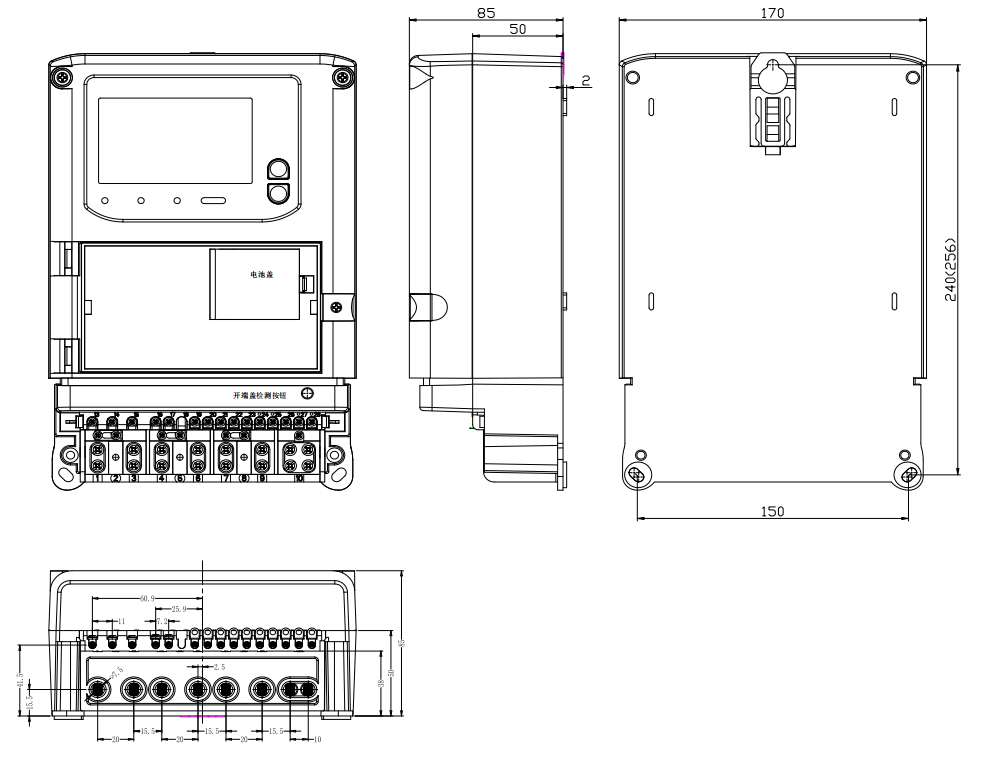

外形尺寸：

● 內嵌高速高精度的交流電壓電流采集模塊，采樣精度高，電能計量實時精確：

● 能分時計量組合有功電量，正、反有功電量及需量、組合無功，四象限無功電量，并具有485通訊、紅外通訊等功能：

● 電磁兼容性能優良，能抵御高壓尖峰脈沖、強磁場、強靜電、雷擊浪涌的干擾、且具有較強的溫度自適應能力：

● 三相電源供電(即線路供電方式),三相四線中的任兩相斷電時，電能表仍能正常工作：

● 在失去交流電源的情況下，電能表能夠保持?jǐn)?shù)據和維持時鐘芯片工作：

● 低電源功耗。

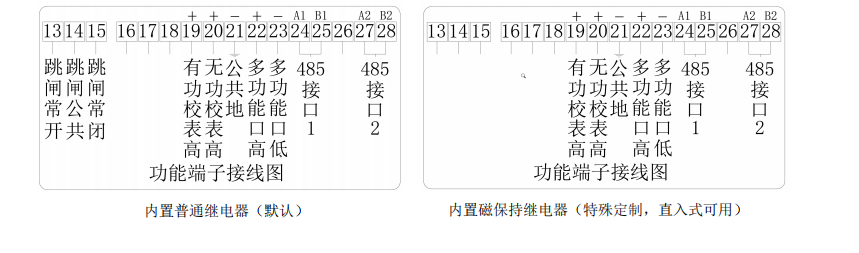

1）功能端子接線圖

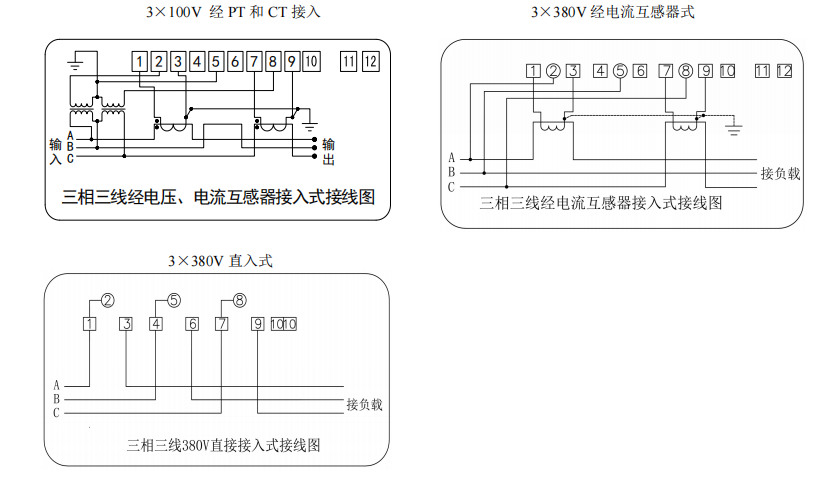

2) 三相三線電源端子接線圖：

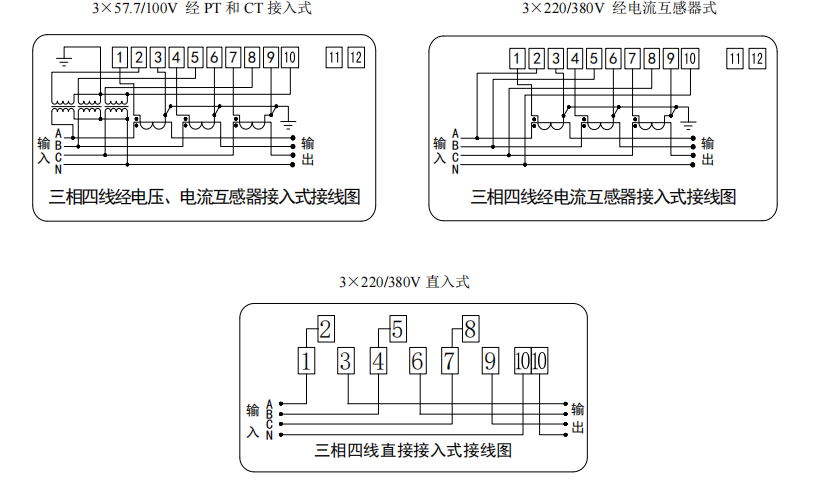

3) 三相四線電源端子接線圖：

備注：此類電能表，一般由三相電壓信號供電；若標注帶輔助電源，則由三相電壓信號、輔助電源任一電壓供電，輔助電源推薦輸入為 AC/DC100V~220V，極限范圍為 AC/DC85V~265V；上圖中 11#、12#預留端子為輔助電源輸入端口（12#接線端子號標注，在接線蓋板內的對應接線螺栓旁）。
