REM204系列導軌卡裝三相多功能表是我公司集多年的電能表設計應用經驗，推出的新一代微型 化智能電能表。REM204系列三相電能表分為基本電能表和分時復費率電能表兩種，分時復費率電能 表可進行時鐘、費率時段等設置。該系列電能表采用先進的芯片及技術設計而成，在保證質量和穩 定性的前提下，還具有體積小巧、安裝方便（采用DIN35mm導軌安裝）、功能齊全（具有DI、DO 功能模塊可選）等優點，可通過RS-485通訊接口采用MODBUS-RTU規約（或DL/T645-07協議）與 監控系統進行通訊，實現遙測、遙信、遙控等功能，極大地方便了用電自動化管理，可廣泛應用于 智能樓宇配電等分散型或密集型配電安裝的電力管理與監控。該系列電能表具有極高的精度和良好 的抗電磁干擾性能， 產品符合GB22264.1-2008《安裝式數字顯示電測量儀表第1部分：定義與通用 要求》和GB/T17215.321-2008《交流電測量設備 特殊要求 第21部分:靜止式有功電能表(1級和2級)》 中的相關標準要求。
*

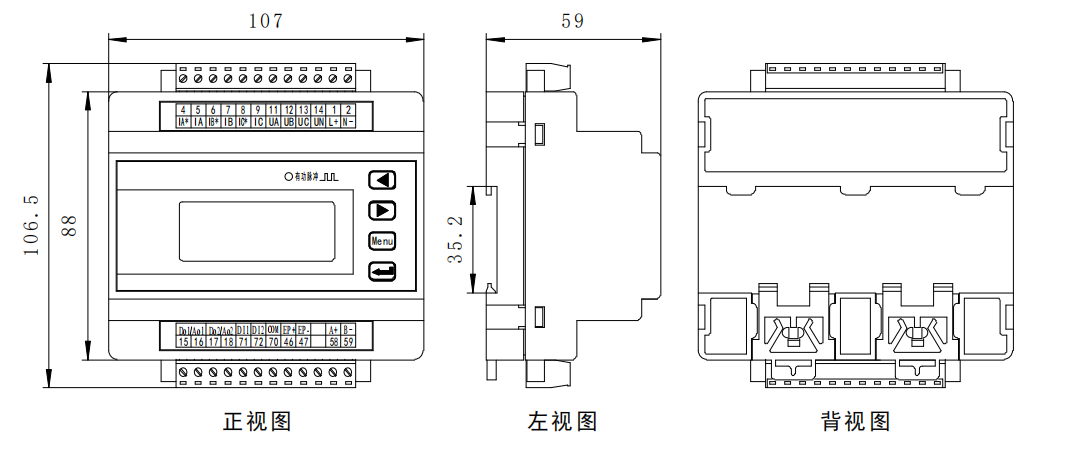

外形尺寸圖

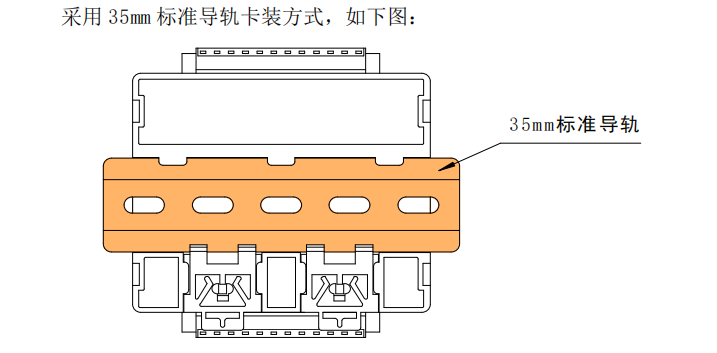

安裝方式
◆ 測量并可按鍵切換顯示三相電壓、電流等常用電力參數，計量正、反向有功電能，并具有功率方 向自動識別和指示功能；以上電力參數顯示值都為一次側實際值；
◆ 可選分時復費率電能計量功能，可通過按鍵或上位機設置尖、峰、平、谷4種費率，日時段可設8 個時段（需標明）；
◆ 帶一路RS485通訊接口，默認MODBUS-RTU協議，可選DL/T645-97規約、DL/T645-07規約；
◆ 電流回路外配二次電流為5A或1A的測量CT，二次線接入，5A或1A輸入規格可二次設置更改；
◆ 低壓系統的電壓信號可直接接入，中高壓系統電壓信號必須經過PT接入；
◆ 可選配2路開關量輸入監測，2路繼電器作越限報警輸出或遙控分合閘（或2路DC4~20mA變送輸出）；
◆ 輔助電源：AC/DC85~265V，交直流通用、較寬電壓范圍，方便設計應用；
◆ 9位半寬溫型LCD直接顯示實際用電量（電能最大累計顯示值1999999999kWh），其它電量數據 可通過儀表“→”鍵循環翻看（“←”鍵可切換顯示同類電量值，比如UA界面按“←”鍵可切換出 Ub、UC顯示值界面）；
◆ 體積小巧，35mm標準導軌安裝方式。

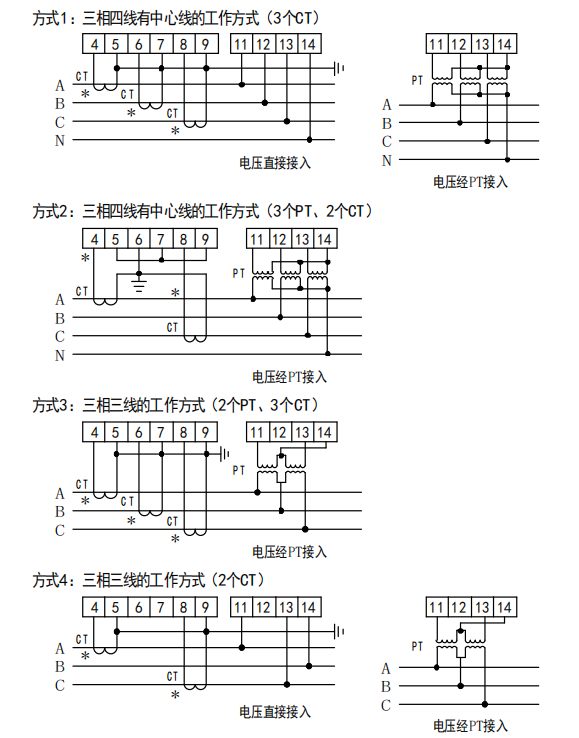

接線示意圖
電流、電壓信號輸入
注：“*”為電流進線端,接CT的S1端，另一端可接地，具體接線方式請參照產品隨機接線圖。
| 技術參數 | 指標 | |
| 精度等級 | 常規：U、I、F 為 0.2 級，P、Q、COSΦ、有功/無功電能為 0.5S 級； | |
| 顯示方式 | LCD 多屏按鍵切換顯示（可設置為循環顯示） | |
| 電源 | 工作范圍 | AC/DC 85V～265V |
| 功耗 | ≤5VA | |
| 輸入測量 | 網絡 | 三相三線、三相四線 |
| 額定值 | 電壓：AC100V、380V； 電流：AC1A、5A，或經 5A/2.5mA 開口 CT 輸入 | |
| 過負荷 | 持續：1.2 倍；瞬時：電壓 2 倍（10 秒），電流 10 倍（5 秒） | |
| 功耗 | 電壓回路功耗< 0.1VA（每相）；電流回路功耗< 0.5VA（每相） | |
| 阻抗 | 電壓回路阻抗> 500kΩ；電流回路阻抗< 20mΩ | |
| 頻率 | 50Hz、60Hz(自適應) | |
| 電能計量 | 正負有功、無功電能計量，復費率表可編程設置 8 個時段 4 種費率 | |
| 分時計量時鐘準確度 | 誤差≤0.5s/d | |
| 擴展功能 | 數字通訊接口 | 標配一路 RS485 接口，支持 MODBUS-RTU 協議、DLT645-07 或 97 規約 （訂貨時標注，默認支持 MODBUS-RTU 協議）； |
| 開關量輸入（選配） | 2 路開關量輸入，干接點方式 | |
| 開關量輸出（選配） | 2 路常開觸點的繼電器輸出，繼電器觸點容量：AC250V/3A | |
| 模擬量輸出（選配） | 1 路或 2 路 DC 4～20mA 的模擬量變送輸出(與 DO 不能同時選配) | |
| 脈沖輸出（選配） | 可選配一路有功電能脈沖輸出，脈沖常數：1600imp/kWh | |
| 工作環境 | -20℃～+60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m | |
| 隔離耐壓 | 電源/輸入/輸出之間耐壓>2kV | |
| 產品名稱 | 電壓/電流規格 | 推薦型號 | 外形尺寸 | 主要功能 |
| 單相電能表(2P) | 電壓：單相AC220V 電流直接接入：10(60)A | REM101-EM | 36×86×62 | 測量單相電網全電量，有功電能(1.0級)、無功電能(2.0級) RS485接口/MODBUS-RTU協議(型號尾綴M),或DL/T645規約(型號尾綴D) |
| REM101-ED | ||||
| REM101-FM | 測量單相電網全電量，有功電能(1.0級)、無功電能(2.0級)、8時段3費率計量 RS485接口/MODBUS-RTU協議(型號尾綴M),或DL/T645規約(型號尾綴D) | |||
REM101-FD | ||||
| 單相電能表(4P) | 電壓：單相AC220V 電流直接接入：10(80)A 電流經CT接入：1.5(6)A | REM201-EM | 76×89×76 | 測量單相電網全電量，有功電能(0.5S級)、無功電能(1.0級) RS485接口/MODBUS-RTU協議(型號尾綴M),或DL/T645規約(型號尾綴D) |
| REM201-ED | ||||
| REM201-FM | 測量單相電網全電量，有功電能(0.5S級)、無功電能(1.0級)、8時段4費率計量 RS485接口/MODBUS-RTU協議(型號尾綴M),或DL/T645規約(型號尾綴D) | |||
REM201-FD | ||||
| 三相電能表(7P) | 電壓：3×AC220V 電流直接接入：10(80)A 電流經CT接入：1.5(6)A | REM203-EM | 126×97×76 | 測量三相電網全電量，有功電能(0.5S級)、無功電能(1.0級) RS485接口/MODBUS-RTU協議(型號尾綴M),或DL/T645規約(型號尾綴D) |
| REM203-ED | ||||
| REM203-FM | 測量三相電網全電量，有功電能(0.5S級)、無功電能(1.0級)、8時段4費率計量 RS485接口/MODBUS-RTU協議(型號尾綴M),或DL/T645規約(型號尾綴D) | |||
REM203-FD | ||||
| 三相多功能表(6P) | 電壓：AC100V、380V 電流：AC1A、5A, 或經5A/2.5mA開口CT輸入 | REM204-EM/ ?DIO?DO?AO | 107×106.5×59 | 測量三相電網全電量，有功電能(0.5S級)、無功電能(1.0級),RS485接口/MODBUS-RTU協議(型號尾綴M),或DL/T645規約(型號尾綴D);可選配2路開關量輸入、2路繼電器輸出、1路4~20mA輸出 |
REM204-ED/ ?DIO?DO?AO | ||||
REM204-FM/ ?DIO?DO?A | 測量三相電網全電量，有功電能(0.5S級)、無功電能(1.0級)、8時段4費率計量，RS485接口/MODBUS-RTU協議(型號尾綴M),或DL/T645規約(型號尾綴D);可選配2路開關量輸入、2路繼電器輸出、1路4~20mA輸 | |||
REM204-FD/ ?DIO?DO?AO |
