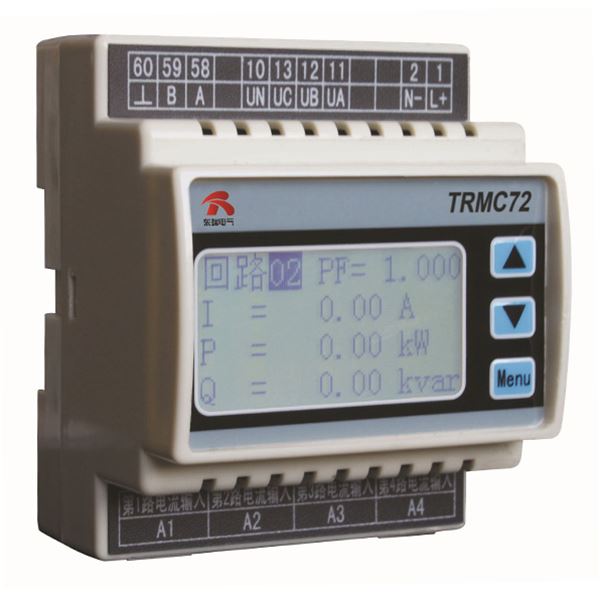

TRMC72系列多回路監測裝置主要應用于多個配出回路的電參數的監測，它將回路中的母線電壓、多個配出回路的電流、功率、電能集中測量顯示并通過RS485通訊口與上位機實現數據交換，極大地方便了用電自動化管理。TRMC72系列多回路監測裝置包括TRMC72-E1(單相多回路監測裝置)和TRMC72-E3(三相多回路監測裝置)兩種規格。一個TRMC72 多回路監測裝置就能實現對4個三相電網或12個單相電網的電參量的測量，300A以下電流回路各相一次穿過配套電流互感器(配套電流互感器分100A/20mA和300A/50mA二種參數規格，當監測回路的電流≤100A時可選100A/20mA的三相一體式閉環型電流互感器或開口式互感器；當監測回路的電流在100A～300A之間時，可選300A/50mA的單相閉環型電流互感器)，不需再另配常規的5A電流互感器，配套互感器的二次mA信號用標準的6芯網線端接、傳輸，大大方便了系統的接線、安裝、調試；可極大地節約安裝空間和用戶的投資，降低了系統成本。
TRMC72系列多回路監測裝置具有精度高、穩定性好、實用性強、功能強大、體積小巧、安裝方便（采用DIN35mm導軌安裝）等優點，并具有良好的EMC性能。
*
測量顯示單相或三相網絡中的母線電壓、多回路電流、功率等電參數；多回路分別計量正、反向有功以及無功電能；
300A以下電流回路各相一次穿過配套電流互感器 (配套電流互感器分100A/20mA和300A/50mA二種參數規格，當監測回路的電流≤100A時可選100A/20mA的三相一體式閉環型電流互感器或開口式互感器；當監測回路的電流在100A～300A之間時，可選300A/50mA的單相閉環型電流互感器)，不需再另配常規的5A電流互感器，配套互感器的二次mA信號用標準的6芯網線端接、傳輸，可省卻較大的安裝空間和大量的施工時間；
當監測回路電流>300A時，需外配二次電流為5A或1A的測量CT，建議選用TRMC168系列，TRMC168系列內置5A微型電流互感器；
標配一路RS485通訊接口，MODBUS-RTU協議，可方便實現配網自動化；
帶有LCD顯示，方便組網時通訊參數設置和數據查看；
體積小巧，35mm標準導軌安裝方式 。
型號 | TRMC72-E1 | TRMC72-E3 | |
配電系統 | 低壓?jiǎn)蜗嗯涑龌芈?/p> | 低壓三相配出回路 | |
測量參數 | 母線電壓、出線電流、功率、電能 | ||
母線電壓 | 額定輸入 | 220V AC | |
測量范圍 | 40～400V AC | ||
過載 | 瞬時電壓2倍/10秒 | ||
電流回路 | 負載路數 | 3、6、9、12路可選 | 1、2、3、4路可選 |
額定輸入 | 一次穿芯：100A（100A/20mA）、300A（300A/50mA） | ||
過載 | 持續1.2倍，瞬時電流10倍/5秒 | ||
配套電流互感器 | 閉環型電流互感器（0.5級，100A/20mA、300A/50mA）； 開口式電流互感器（1.0級，100A/20mA） | ||
測量精度 | 電流、電壓：0.5級；功率、電能：1.0級 | ||
輸入頻率 | 50Hz或60Hz(出口項目需標明電網頻率) | ||
工作電源 | AC、DC85V～265V或DC48V(訂貨時詳細注明) | ||
功耗 | ≤5VA | ||
數字通訊 | 標配1路RS485接口，支持MODBUS-RTU協議 | ||
顯示 | LCD顯示，配合編程操作按鍵可進行各電力參數查看和設置 | ||
絕緣電阻 | ≥100MΩ | ||
工頻耐壓 | 電源/輸入/輸出端口之間能承受AC2000V/1min | ||
工作環境 | -10～60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m | ||
安裝方式 | 采用35mm標準導軌安裝方式 | ||
外形尺寸 | 76×103×60mm | ||

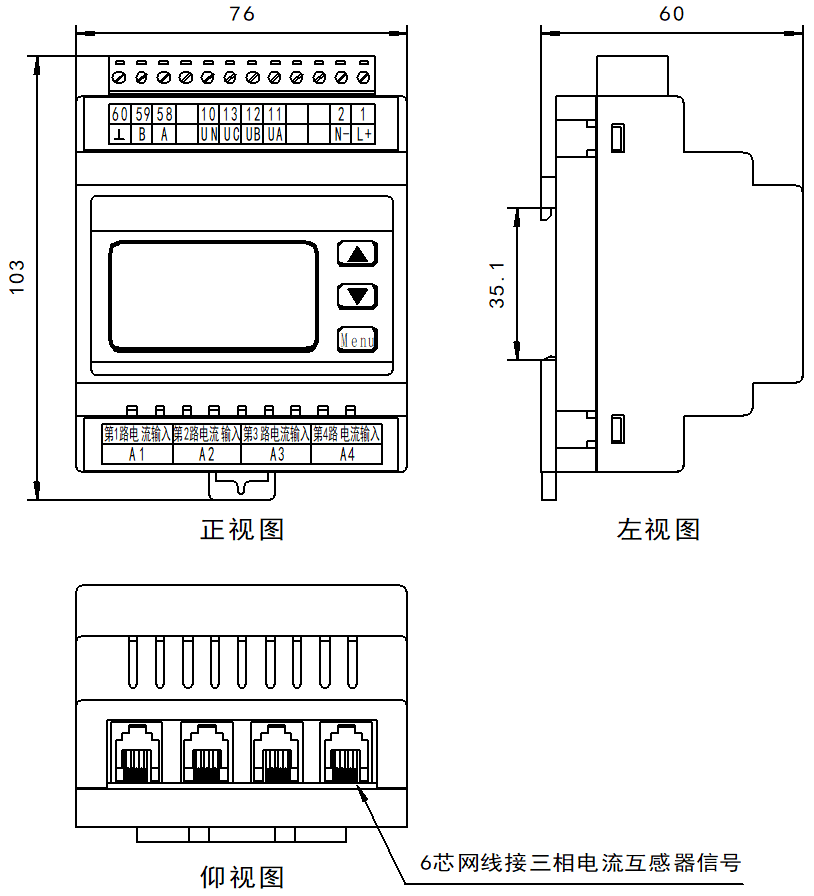

1、主機外形尺寸和安裝方式
安裝方式：主機固定安裝在35mm的標準導軌上即可。

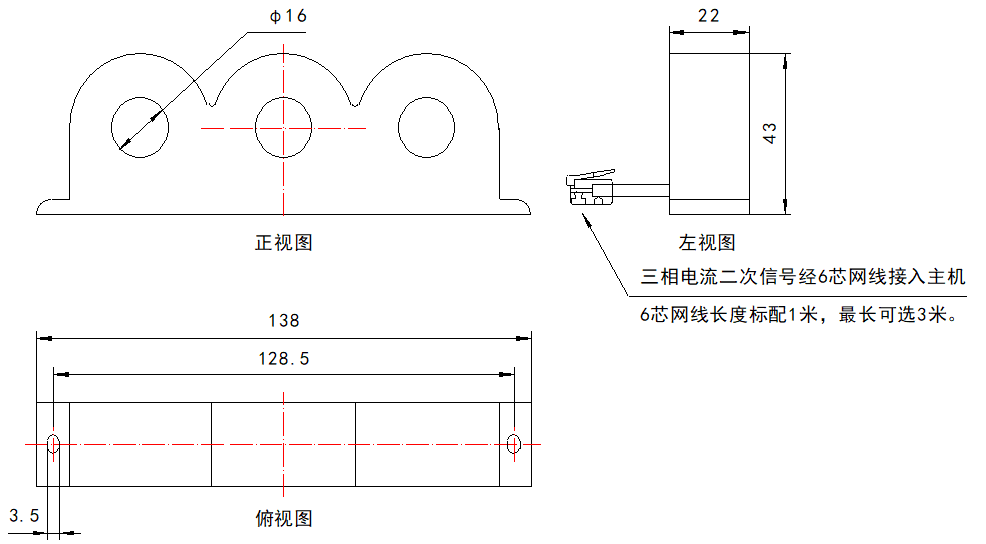

2、配套100A/20mA三相一體式閉環型電流互感器外形尺寸及安裝方式
安裝方式：100A/20mA三相一體式閉環型電流互感器為開孔螺栓安裝方式，在柜內合適的位置開兩個橫向間距為128.5mm的Φ4.0mm圓孔，再用兩個M3螺栓配合螺母把配套電流互感器固定住。

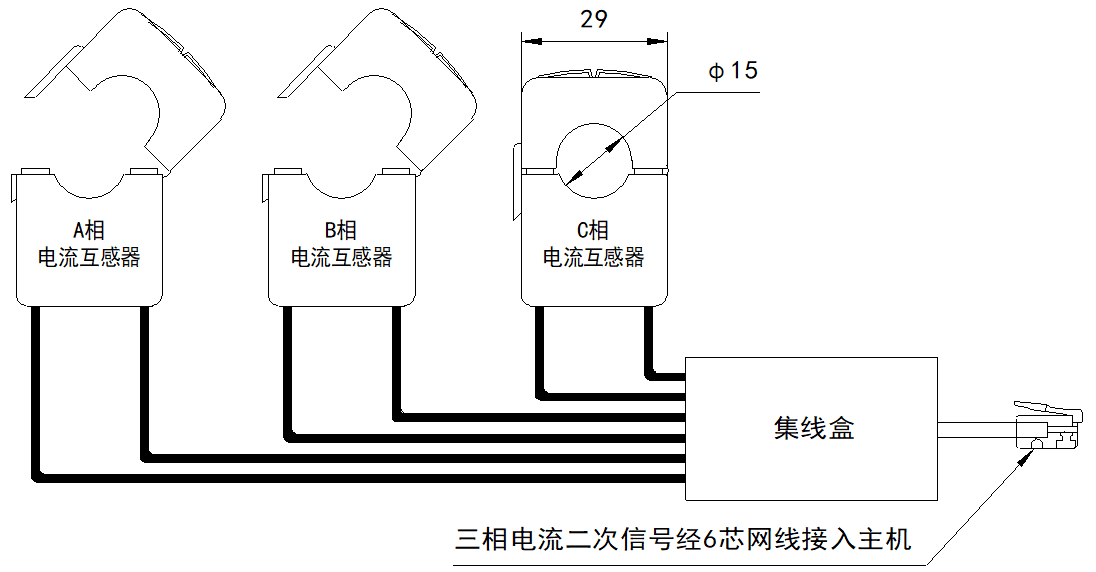

3、配套100A/20mA開口式電流互感器外形尺寸及安裝方式
開口式電流互感器、集線盒安裝方式：在既有的待測量電參數的主線路，無需拆下原線路，只需按上圖中A相電流互感器一樣打開暗扣，把對應相位的電流互感器按正確電流方向套在原有線路上，再按上圖中C相電流互感器一樣扣上暗扣。開口式電流互感器因尺寸較小，沒有安裝孔，可用尼龍?jiān)鷰Ч潭ㄔ诤线m的位置。集線盒可安裝在35mm標準導軌上。

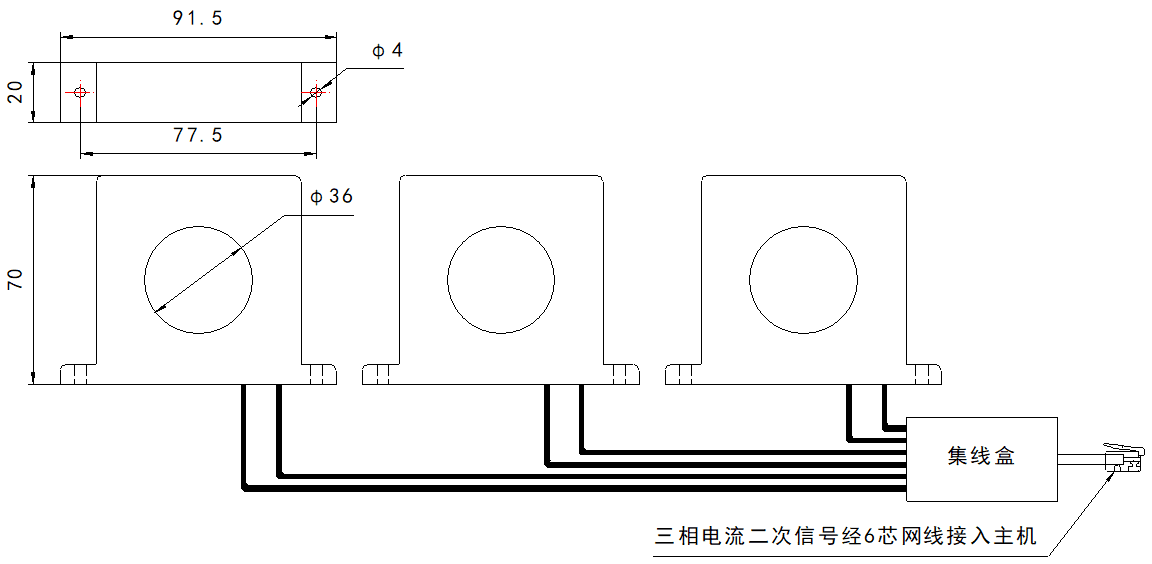

4、配套300A/50mA單路閉環型電流互感器外形尺寸及安裝方式
安裝方式：300A/50mA單路閉環型電流互感器為開孔螺栓安裝方式，在柜內合適的位置開2個間距為77.5mm的Φ5.0mm圓孔，再用2個M4螺栓配合螺母把配套電流互感器固定住。集線盒可安裝在35mm標準導軌上。

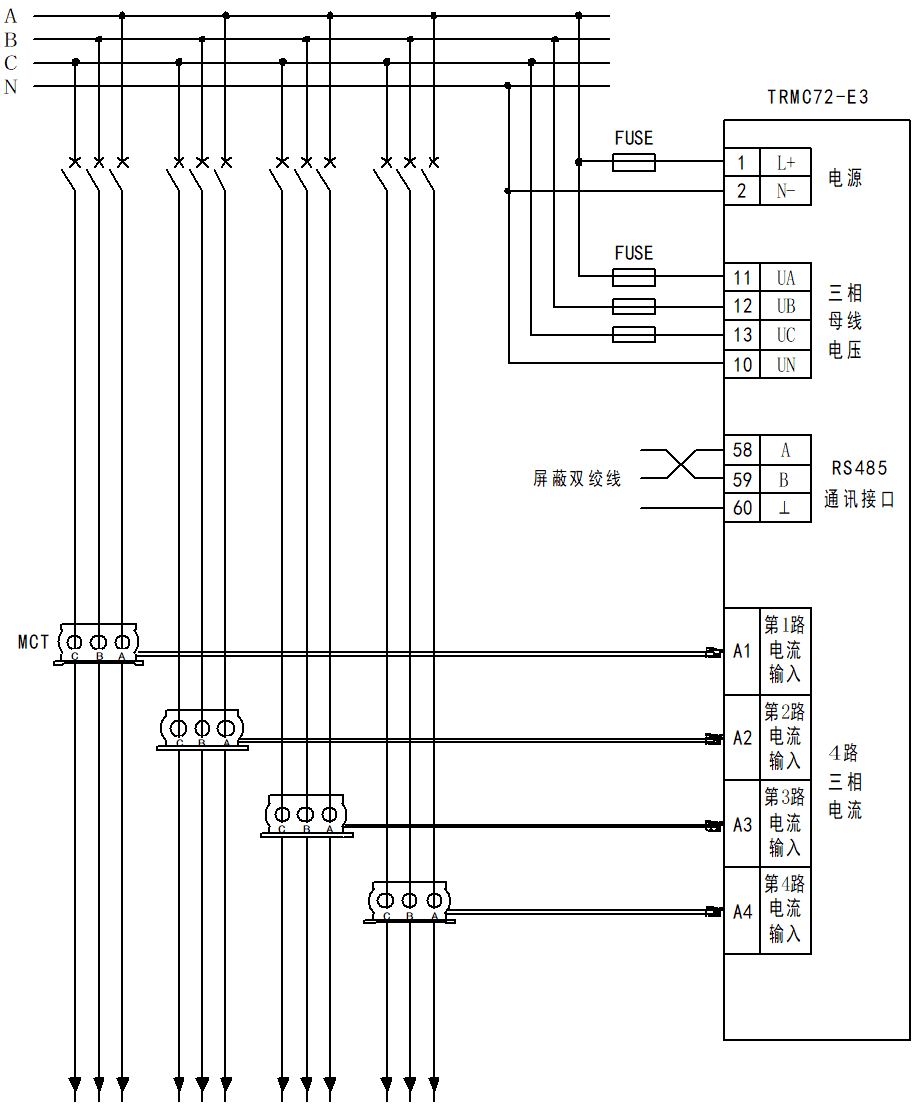

1、TRMC72-E3三相多回路監控裝置固定安裝在35mm的標準導軌上后，按以下接線圖接線使用:
注1：1#-2#端子接工作電源，上圖為AC220V供電的接線示意圖，直流供電時注意直流電壓等級；11#、12#、13#、10#端子接三相電壓母線信號，上圖為三相四線（有中心線）接線方式；當電壓系統為三相三線時，10#端子不接N線而與12#端子短接；
注2：當線路額定工作電流≤300A時，主線路一次穿過自帶電流互感器MCT即可；當線路額定工作電流＞300A時，需外置二次電流為5A或1A的測量型電流互感器，建議選用TRMC168系列，TRMC168系列內置5A微型電流互感器。
2、TRMC72-E1單相多回路監控裝置固定安裝在35mm的標準導軌上后，按以下接線圖接線使用:
注1：1#-2#端子接工作電源，上圖為AC220V供電的接線示意圖，直流供電時注意直流電壓等級；11#、10#端子接電壓母線信號；單相測量時，電壓與電流信號必須取同相。
注2：當線路額定工作電流≤300A時，主線路一次穿過自帶電流互感器MCT即可；當線路額定工作電流＞300A時，需外置二次電流為5A或1A的測量型電流互感器，建議選用TRMC168系列，TRMC168系列內置5A微型電流互感器。

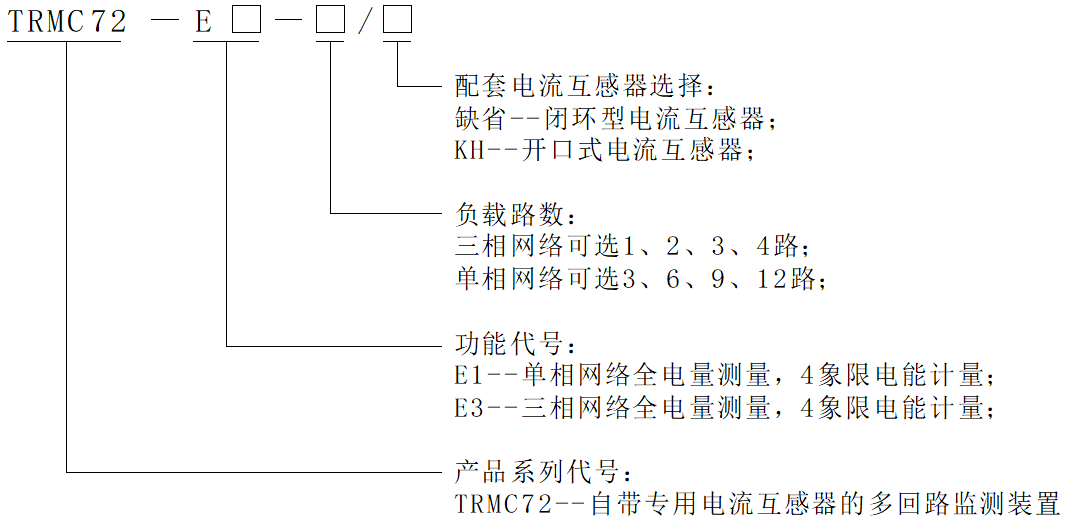

訂貨時，請?jiān)敿?xì)寫明所需產品的型號、電壓/電流規格、接線方式、配套互感器型式、訂貨數量等相關內容。
例1：
型 號：TRMC72-E3-4
母線電壓：AC 220V×3
電流規格：4路三相100A
接線方式：三相四線
數字通訊：RS485/MODBUS-RTU
配套互感器：三相一體式閉環型，信號線長1米
訂貨數量：20套
例2：
型 號：TRMC72-E1-12/KH
母線電壓：AC220V×1
電流規格：12路單相100A
接線方式：?jiǎn)蜗?/p>
數字通訊：RS485/MODBUS-RTU
配套互感器：開口式電流互感器，信號線長1米
訂貨數量：12套
