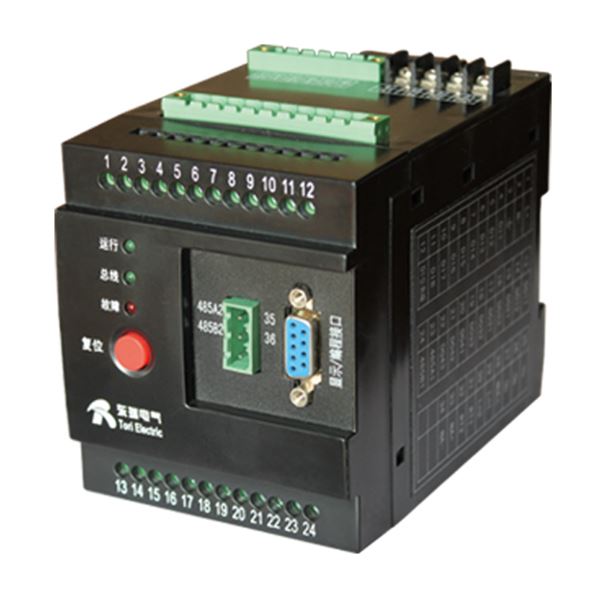

PD20ML系列綜合型低壓線路保護測控裝置（以下簡稱PD20ML或保護測控裝置）是我公司針對低壓線路的各種故障特性而研發的新一代綜合型低壓測控裝置；是一款具有極高性價比，穩定可靠，集繼電器保護、測量、控制、通訊為一體的低壓測控裝置。測控裝置通過采集受保護回路中三相電流，三相線電壓，接地電流等數據，將這些數據計算后和測控裝置記錄的各種保護功能整定信息進行比較，當符合保護動作條件時，驅動繼電器輸出，從而達到可靠保護低壓線路的目的。
PD20ML保護測控裝置由測控裝置主機、顯示模塊、三相電流互感器MCT三部分組成。測控裝置主機可以脫離顯示模塊運行，實現測量功能、保護功能、分/合閘控制功能和遠程通訊功能；顯示模塊作為輔助裝置，可以根據需要進行配置。PD20ML以通訊功能作為遠程管理的重要手段，支持MODBUS-RTU、PROFIBUS-DP多種通訊總線協議。
PD20ML綜合型低壓線路保護測控裝置符合以下安全標準：
GB/T14048.1-2012 低壓開關設備和控制設備 總則；
GB/T14048.5-2008 低壓開關設備和控制設置 控制電路電器和開關元件 第1部分：機電式控制電路電器
可用于0.66KV及以下電壓等級各種電流規格饋出線路的全面保護；
PD20ML配套MCT（三相一體式電流互感器），最大電流規格達到400A；
綜合型低壓線路保護測控裝置通過監測低壓PC（Power Center）回路的電流、電壓、漏電電流等參數，與低壓進線、饋線回路的斷路器配合，實現分合閘操作與監控管理；可選配漏電跳閘，欠壓報警或跳閘，三段式過流保護等功能，對饋線回路實現完善的保護；
采用寬溫型漢化LCD以及高亮指示燈結合顯示運行狀態及數據；
可編程設置，可在現場方便地更改整定電流、保護定值等參數；
可選配1路或2路RS485通訊接口，采用MODBUS-RTU協議與后臺組網通訊；也可選擇PROFIBUS-DP通訊接口，PROFIBUS V1.0版通訊協議；
可選配1路DC4～20mA模擬量變送輸出到后臺工控機；
提供8路開關量輸入采集(可擴展到10DI)和4路繼電器輸出，滿足低壓線路的綜合保護測控要求；
電源電壓：AC/DC85V～265V（交直流通用，寬范圍），方便設計應用；測控裝置可擴展為雙電源輸入；
測控裝置主體采用35mm標準導軌安裝方式，方便安裝與拆卸；顯示模塊屏裝（開孔尺寸為96.5mm×55mm）；
具有8次故障事件記錄功能、有功/無功電度計量功能。

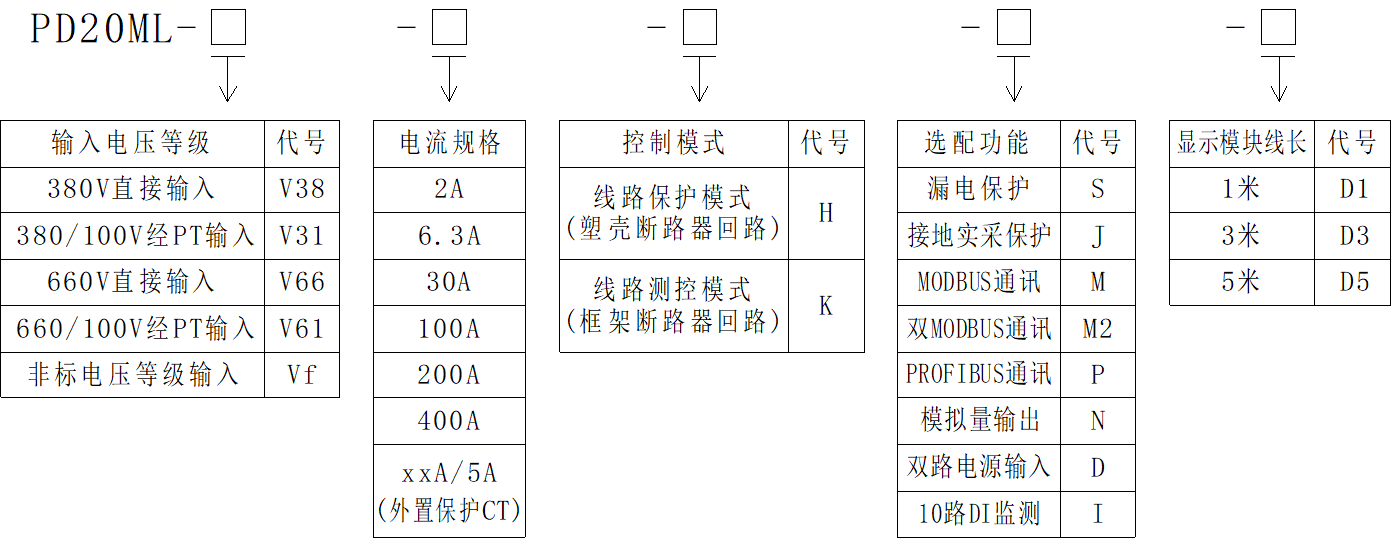

注1：測控裝置“電流規格”應略大于線路設計電流，當線路設計電流＞400A或采用框架斷路器時，需外置二次電流為5A的保護型電流互感器（A、B、C三相各一個，選型資料見P58頁）；
注2：選配功能可同時選擇多種（其中“漏電實采保護S”、“接地實采保護J”和“接地故障合成計算保護”三選一，默認配置“接地故障合成計算保護”），雙通訊冗余方式可選擇M2（2路RS485接口，MODBUS-RTU協議）或MP（1路RS485接口/MODBUS-RTU協議，另加1路PROFIBUS-DP通訊接口）；
注3：測控裝置本體與顯示模塊采用標準的DB9串口線連接，訂貨時需標清DB9串口連接線長度，DB9串口線標配1米，可選1米、3米、5米三種長度。
技術參數 | 技術指標 | |
測控裝置輔助工作電源 | AC/DC85V～265V(交直流通用，寬范圍),可擴展為雙電源輸入(第二路為DC110V）； | |
測控裝置適用電壓系統 | AC380V、AC660V（50Hz或60Hz，經PT則標注為AC380V/100V、AC660V/100V） | |
測控裝置功耗 | 正常工作時≤10W，保護啟動時≤15W | |
測控裝置電流規格 | 2A（適用電流范圍：0.5A～2A） | 選用400A及以下電流規格的測控裝置（框架斷路器回路除外），主回路三相電纜同方向分別穿過測控裝置配套的相應規格電流互感器MCT的A、B、C三相孔中，不需另配電流互感器 |
6.3A（適用電流范圍：2A～6.3A） | ||
30A（適用電流范圍：6.3A～30A） | ||
100A（適用電流范圍：30A～100A） | ||
200A（適用電流范圍：80A～200A） | ||
400A（適用電流范圍：160A～400A） | ||
xxA/5A（適用電流范圍：大于400A的回路或采用框架斷路器控制的回路） | 選用400A以上電流規格的測控裝置時，主回路的三相線一次穿過變比為5A的三個外置電流互感器，CT的二次線按定義接入測控裝置電流信號輸入端。 | |
繼電器輸出觸點 | 4路繼電器輸出 | 繼電器觸點容量：AC 250V/8A |
開關量輸入 | PD20ML具有8路光耦隔離的開關量輸入(可擴展到10DI)，外部須接AC220V、DC220V或DC110V電源，與DI公共端構成回路。 | |
正常使用環境 | 工作溫度 | -25℃～+55℃ |
相對濕度 | 5%～93%不結露 | |
海拔 | ≤2500m | |
形式功能 | 功能配置 | ||
標準配置 | 增選配置 | ||
線路保護功能 | 電流速斷保護（低電壓閉鎖過流一段） | √ | |
電流限時速斷保護（低電壓閉鎖過流二段） | √ | ||
過電流保護（過流三段） | √ | ||
過負荷保護 | √ | ||
接地故障合成計算保護 | √ | ||
控制回路斷線告警 | √ | ||
彈簧未儲能告警 | √ | ||
工藝聯鎖（外部故障聯跳） | √ | ||
PT 斷線告警 | √ | ||
漏電保護/接地故障實采保護（需配剩余電流/接地電流互感器） | √ | ||
過壓保護 | √ | ||
欠壓保護 | √ | ||
控制模式 | 線路保護模式 | √ 可編程 | |
線路測控模式 | |||
數字通訊 | RS485接口，通訊協議：MODBUS-RTU | √ | |
PROFIBUS-DP接口，通訊協議：PROFIBUS V1.0 | √ | ||
開關量輸入 | 標配8路DI，可擴展到10DI | √ | 10DI為增選 |
繼電器輸出 | 標配4路DO | √ | |
模擬量輸出 | 一路DC4～20mA模擬量變送輸出，參數可編程 | √ | |
發光管指示 | 分位、合位、故障指示 | √ | |
測量顯示 | 三相電流、接地電流、三相電流不平衡率、三相線電壓、頻率、功率因數、有功功率、無功功率、電能 | √ | |
漏電電流 | √ | ||
保護定值設定 | 各種保護定值查詢、整定 | √ | |
系統參數設置 | 額定電流、系統時間等參數可手動設置 | √ | |
故障記錄 | 記錄多達8次最近發生的故障信息，分辨率1s | √ | |

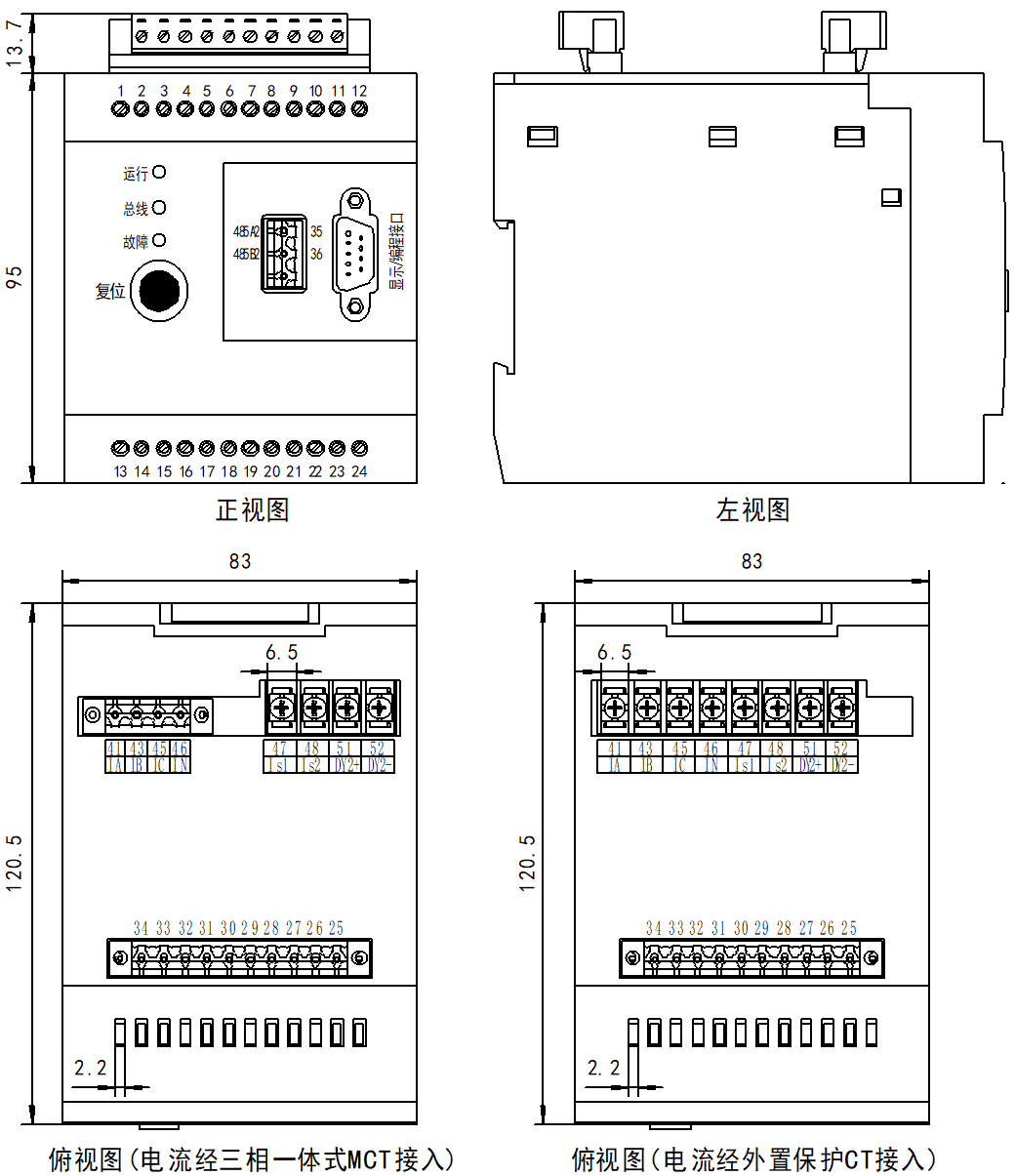

● 測控裝置本體外形尺寸
注：測控裝置本體采用標準35mm導軌安裝方式，本體與顯示模塊采用標準的DB9串口線連接，DB9串口線標配1米，可選1米、3米、5米三種長度。

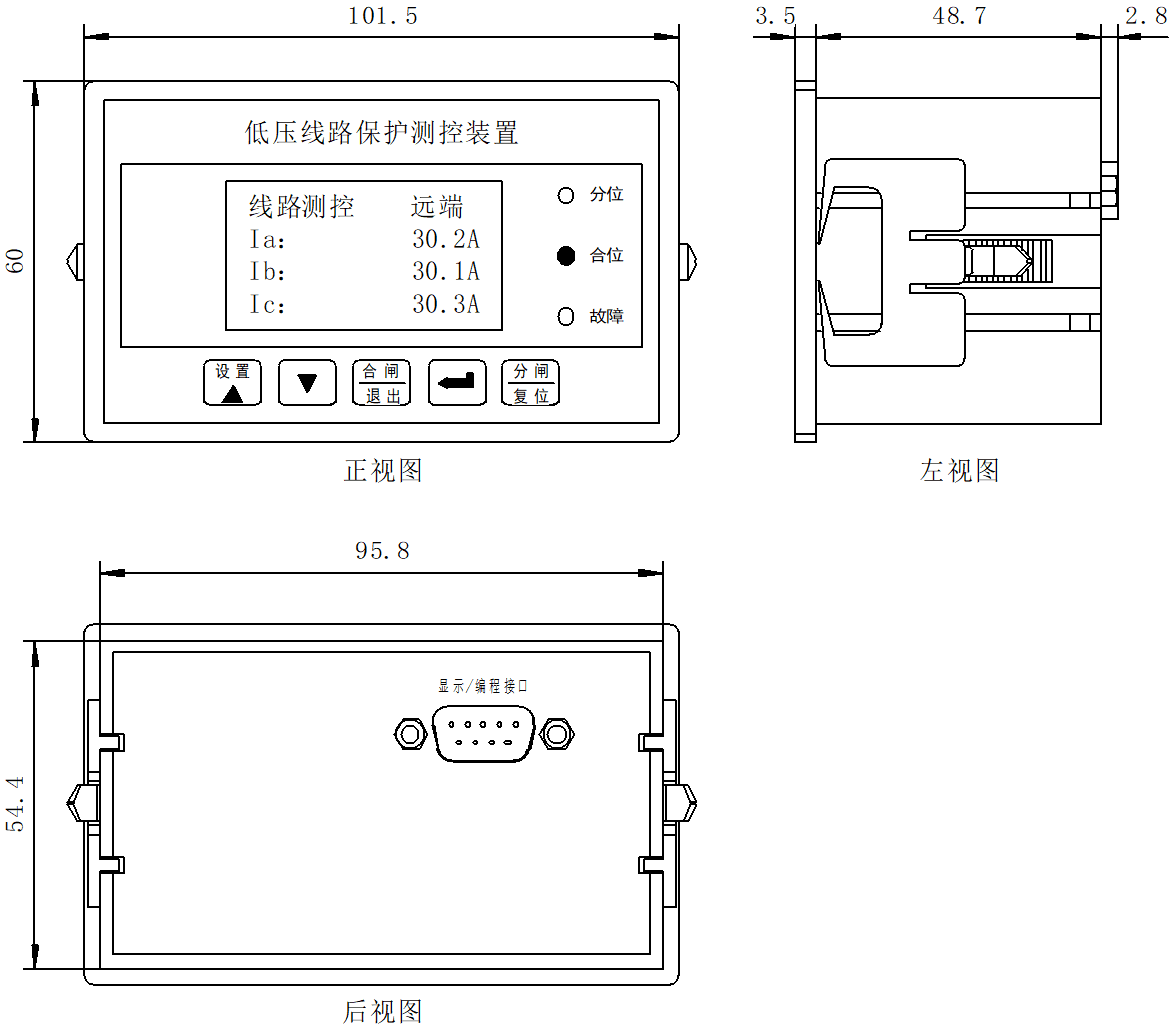

● 顯示模塊外形尺寸：

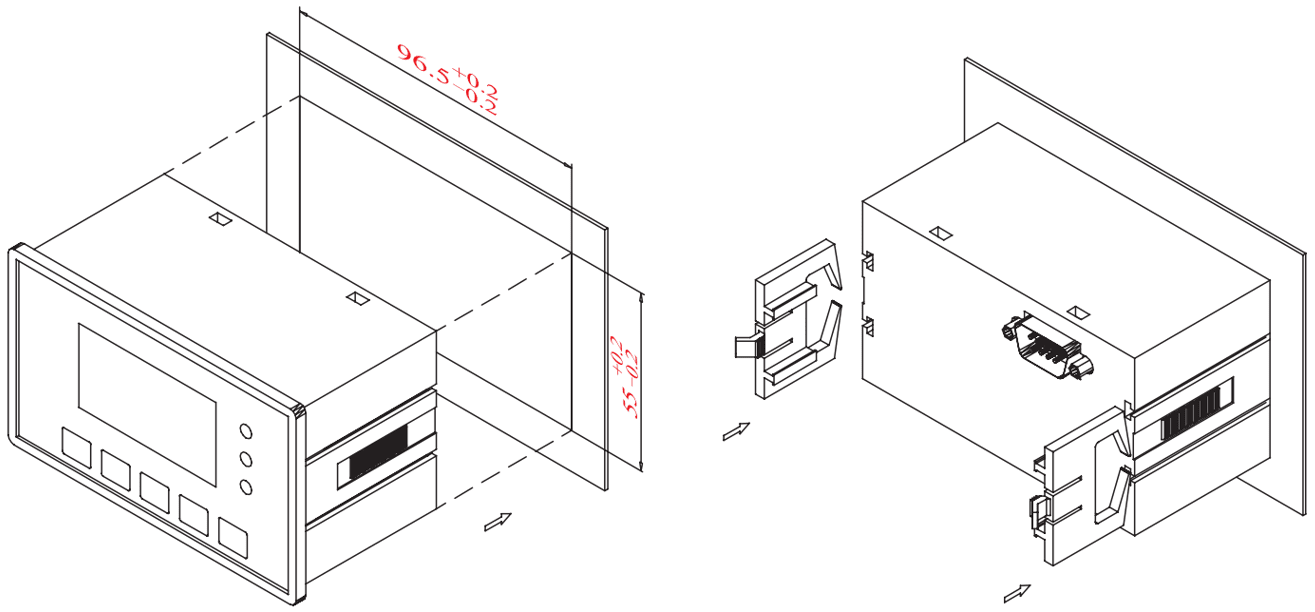

● 顯示模塊安裝示意圖(開孔尺寸建議為96.5mm×55mm)：

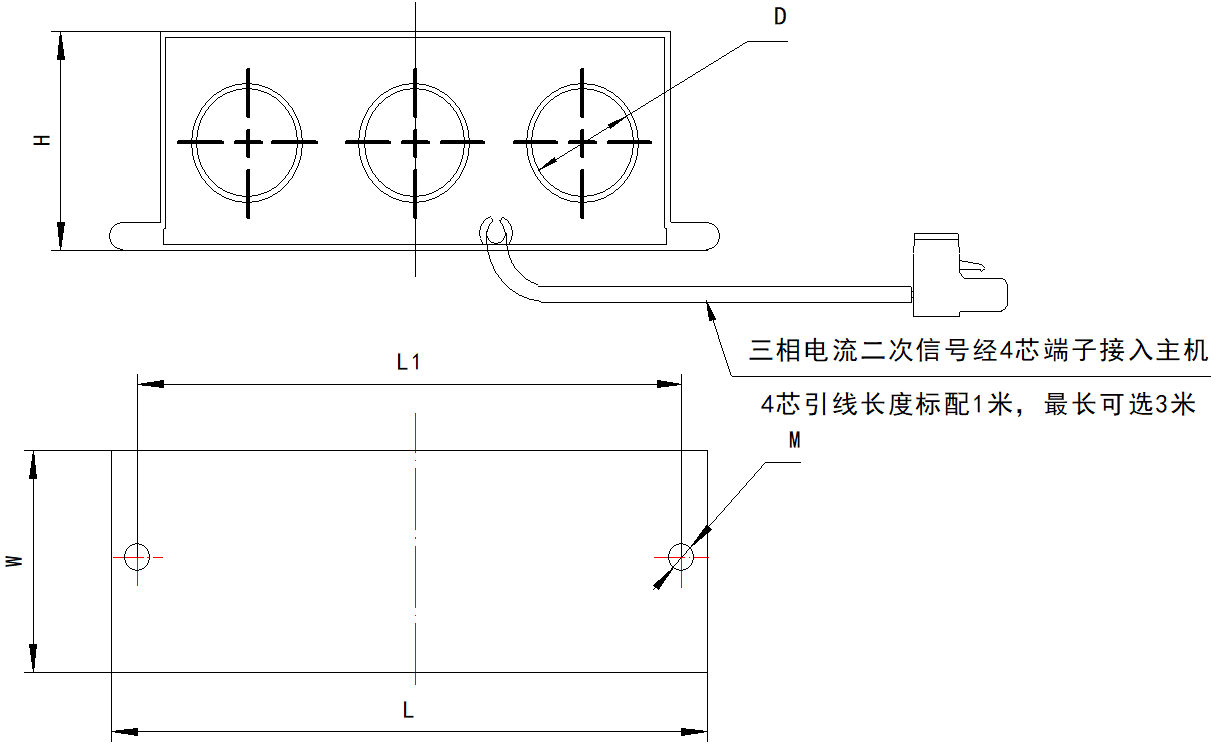

● 配套三相一體式電流互感器外形尺寸及安裝方式：
規格型號 | 外形尺寸 | 穿孔尺寸 | 安裝尺寸 | 安裝方式 | 配套測控裝置電流規格 | |||
L | W | H | D | L1 | M | |||
MCT6.3 | 100 | 28 | 38 | Φ9.5 | 91 | 4 | 螺栓安裝 | 主回路直接接入：2A、6.3A |
MCT30 | 108 | 30 | 40 | Φ15 | 100 | 4 | 螺栓安裝 | 主回路直接接入：30A |
MCT100 | 116 | 42 | 45 | Φ20 | 108 | 4.5 | 螺栓安裝 | 主回路直接接入：100A |
MCT200 | 157 | 33 | 63 | Φ25 | 146 | 4 | 螺栓安裝 | 主回路直接接入：200A |
MCT400 | 142 | 50 | 135 | Φ40 | 121×53 | 4.5 | 螺栓安裝 | 主回路直接接入：400A |
配套三相一體式互感器分5種規格型號：
1、MCT6.3（D=9.5mm）,適用于2A、6.3A（三相主回路電纜同方向一次穿過3個Ф9.5mm穿線孔）；
2、MCT30（D=15mm）,適用于30A（三相主回路電纜同方向一次穿過3個Ф15mm穿線孔）；
3、MCT100（D=20mm）,適用于100A（三相主回路電纜同方向一次穿過3個Ф20mm穿線孔）；
4、MCT200（D=25mm）,適用于200A（三相主回路電纜同方向一次穿過3個Ф25mm穿線孔）；
5、MCT400（D=40mm）,適用于400A（三相主回路電纜同方向一次穿過3個Ф40mm穿線孔）。
注：當電流＞400A或采用框架斷路器時，需外置二次電流為5A的保護型電流互感器（A、B、C三相各一個），二次5A電流信號按定義接入測控裝置三相電流信號輸入端口，CT變比可以在測控裝置內設置。
三相電流互感器安裝方式：在柜內合適的位置開兩個間距為L1的Φ4.5mm圓孔，用兩個M4螺栓，配合螺母、彈墊等把三相電流互感器固定住。
● 端子定義（具體見相對應接線圖）：
端子編碼 | 端子定義 | 注釋 | 初始狀態 |
1 | L/+ | 工作電源輸入L/+ | / |
2 | N/- | 工作電源輸入N/- | / |
3 | GND | 接地端 | / |
4 | DI1 | 開關量信號輸入1 | / |
5 | DI2 | 開關量信號輸入2 | / |
6 | DI3 | 開關量信號輸入3 | / |
7 | DI4 | 開關量信號輸入4 | / |
8 | DI5 | 開關量信號輸入5 | / |
9 | DI6 | 開關量信號輸入6 | / |
10 | DI7 | 開關量信號輸入7 | / |
11 | DI8 | 開關量信號輸入8 | / |
12 | DI公共端 | 開關量信號輸入公共端 | / |
13 | DO1-1 | A繼電器輸出 | 常開 |
14 | DO1-2 | ||
15 | DO2-1 | B繼電器輸出 | 常開 |
16 | DO2-2 | ||
17 | DO3-1 | C繼電器輸出 | 常開（17，18） 常閉（18，19） |
18 | DO3-2 | ||
19 | DO3-3 | ||
20 | DO4-1 | D繼電器輸出 | 常開（20，21） 常閉（21，22） |
21 | DO4-2 | ||
22 | DO4-3 | ||
23 | 485A1 | RS485通訊接口-1 | / |
24 | 485B1 | ||
25 | UA | A相電壓輸入 | / |
26 | UB | B相電壓輸入 | / |
27 | UC | C相電壓輸入 | / |
28 | UN | N相電壓輸入 | / |
29 | DI9 | 開關量信號輸入9 | / |
30 | DI10 | 開關量信號輸入10 | / |
31 | NULL | 預留 | / |
32 | NULL | / | |
33 | NA+ | 4～20mA模擬量輸出+ | / |
34 | NA- | 4～20mA模擬量輸出- | / |
35 | 485A2 | RS485通訊接口-2 | / |
36 | 485B2 | ||
41 | IA | 三相電流輸入 （400A及以下回路，配套MCT的4芯端子直插；>400A回路，外置保護CT的二次線信號按定義接入到相應輸入端子上） | / |
43 | IB | ||
45 | IC | ||
46 | IN | ||
47 | Is1 | 剩余電流/接地電流信號輸入端 | / |
48 | Is2 | ||
51 | DY2+ | 備用工作電源輸入+ | / |
52 | DY2- | 備用工作電源輸入- | / |
● 典型控制模式接線圖
下面主要列舉PD20ML典型應用的二種控制模式接線圖：低壓線路保護模式接線圖（塑殼斷路器）、低壓線路測控模式接線圖（框架斷路器）。

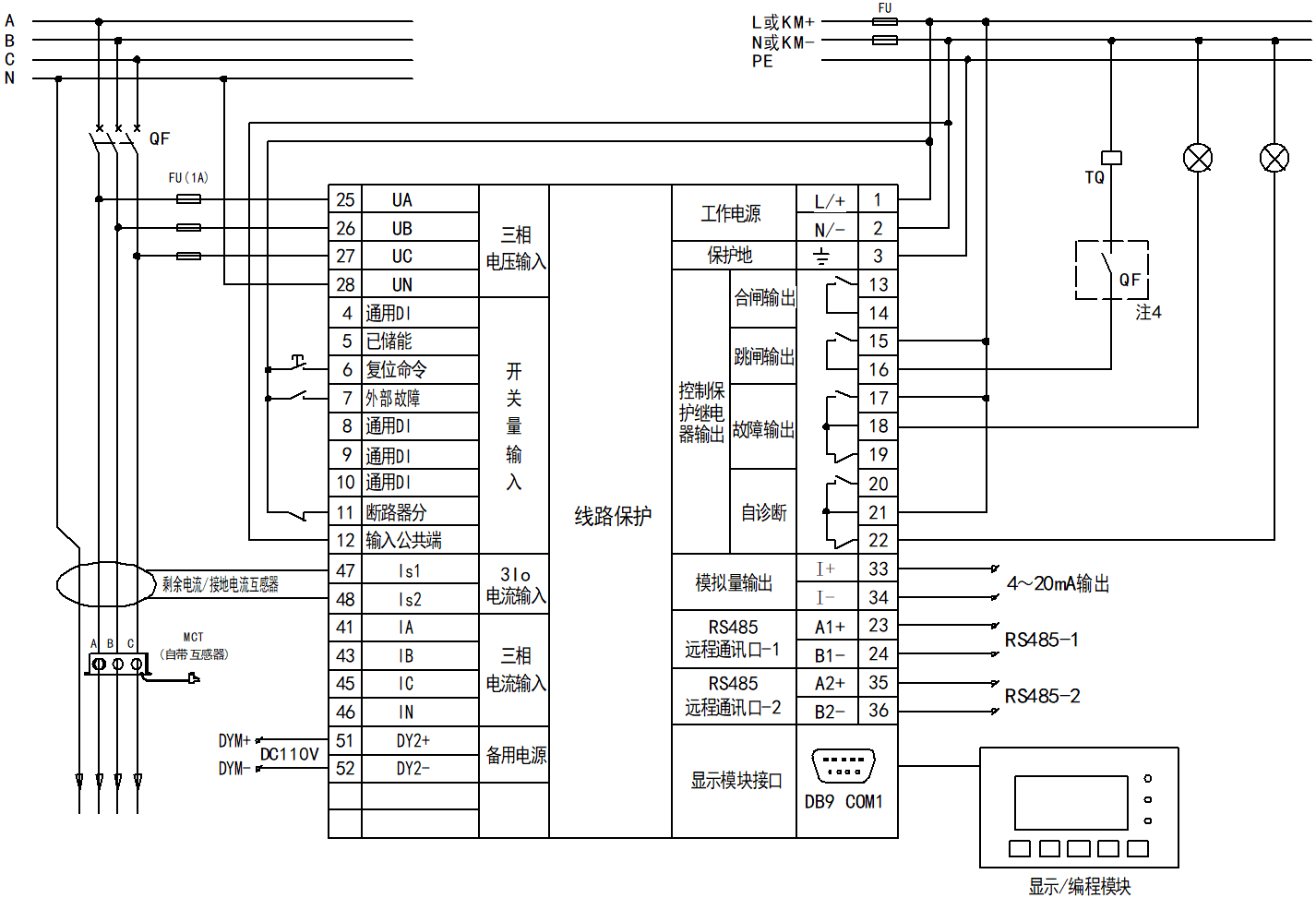

PD20ML低壓線路保護模式接線圖（塑殼斷路器回路）
PD20ML線路保護模式下，顯示模塊左上角顯示“線路保護”字樣，當測控裝置有保護跳閘動作發生時，繼電器B（跳閘繼電器）吸合，則斷路器分勵線圈得電，斷路器跳閘，“分位”燈亮。故障跳閘后需長按顯示模塊“復位按鍵”、開關柜“復位按鈕”或測控裝置主機上的紅色復位按鈕方可清除故障指示和故障狀態。
注1：線路保護模式下，測控裝置不可進行分合閘操作，只能作故障跳閘及復位控制?！皬?fù)位按鈕”與測控裝置主機上的紅色復位按鈕一樣，也可進行復位操作，該模式下無權限概念。上圖中的遠程復位按鈕長按＞3秒復位。
注2：圖中MCT為測控裝置自帶電流互感器，≤400A 電流規格測控裝置，三相主線路的電纜同方向一次穿芯，MCT引出線自帶的4芯端子直接插接到測控裝置的三相電流輸入端口（41#~46#）；當饋出線回路的設計電流>400A時，三相主線路的電纜預先一次穿過3個外部保護CT（P1進，P2出），將3個外部CT二次側5A電流線按定義接入到三相電流輸入端口（41#~46#），3個外部保護CT的S2端并接地。
注3：選擇漏電保護功能時，應選取合適穿線孔徑的剩余電流互感器（選型資料見P56頁）。不同的接地系統（如TT系統、IT系統、TN系統），剩余電流互感器的穿線方式及接地方式不同，請根據實際接地系統情況正確接線，上圖為TT系統接線圖。
注4：上圖二次控制回路的斷路器跳閘線圈回路中，建議如圖中所示，接入斷路器的常開輔助觸點（若測控裝置內部繼電器B輸出方式設置為電平方式則必須接入該輔助觸點；若測控裝置內部繼電器B輸出方式設置為短時脈沖方式，視情況可不接）。

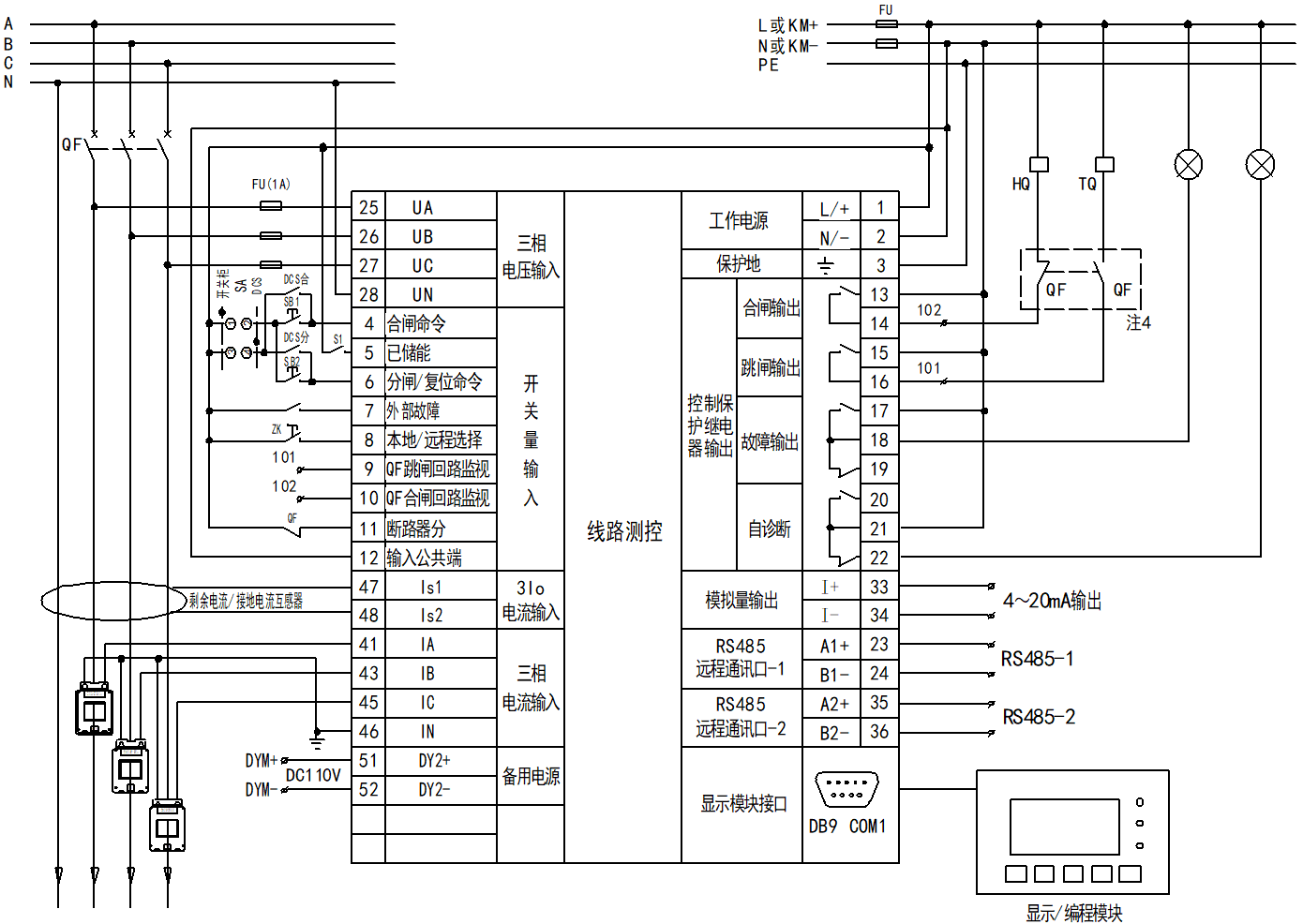

PD20ML低壓線路測控模式接線圖（框架斷路器回路）
PD20ML線路測控模式下，顯示模塊左上角顯示“線路測控”字樣，當測控裝置收到合閘命令時，內部繼電器A （合閘繼電器）吸合，則斷路器合閘線圈得電，斷路器合閘，“合位”燈亮。當測控裝置收到分閘命令，或者有保護跳閘動作發生時，繼電器B（跳閘繼電器）吸合，則斷路器分勵線圈得電，斷路器分閘，“分位”燈亮。故障跳閘后需長按遠程“復位按鈕”或測控裝置主機上的紅色復位按鈕方可清除故障指示。
注1：合閘、分閘、復位控制可以由本地、遠端、程控三種控制權限操作中的某一種來完成。由接到DI5的ZK開關來選擇本地/遠程操作權限：DI5斷開為低電平時，本地權限（測控裝置按鍵控制）；DI5接通為高電平時，遠程權限（遠端DI、程控，默認為DI--開關柜按鈕/DCS開關量命令控制；當上位機設置為程控后，由監控系統控制合/分閘）。若不需要測控裝置按鍵控制合/分閘，ZK開關接點可直接短接，固定為遠程操作權限?！巴獠抗收稀笨勺鳛樘l信號，與保護器主機上的紅色復位按鈕一樣，不受DI5操作權限限制。上圖中作用于DI的按鈕都采用點動式，分閘/復位按鈕短按為分閘，長按＞3秒分閘并復位。
注2：當進線或饋出線回路采用框架斷路器控制時，三相主線路的銅排預先穿過3個外部保護CT（P1進，P2出），將3個外部CT二次側5A電流線按定義接入到三相電流輸入端口（41#~46#），3個外部保護CT的S2端并接地。
注3：選擇漏電保護功能時，應選取合適穿線孔徑的剩余電流互感器（選型資料見P56頁）。不同的接地系統（如TT系統、IT系統、TN系統），剩余電流互感器的穿線方式及接地方式不同，請根據實際接地系統情況正確接線，上圖為TT系統接線圖。
注4：上圖二次控制回路的斷路器合閘線圈和跳閘線圈回路中，建議如圖中所示，分別接入斷路器的常閉和常開輔助觸點。
