PDR930系列智能電弧光保護裝置，可有效減少或降低電弧光短路故障對設備的損害；避免變壓器因近距離母線故障造成動穩定破壞而影響變壓器的使用壽命；可縮短電弧光故障切除時間，避免波及站內直流系統造成重大損失；減少因電弧光故障造成設備停運的時間，更快地恢復供電。采用弧光檢測和過電流檢測雙判據原理，具有保護動作速度快、可靠性高等特點。適用于電力變電站、火電廠電氣段開關柜母線室、風電場升壓站集電線路開關柜、箱式變電站、鋁鎂行業大型直流整流柜等。
保護功能：4 組共 32 路純弧光保護、電弧光結合過電流雙判據保護；
遙測功能：采集 4 路三相電流、32 路電弧光信號；
遙信功能：16 路開入量采集（外加電源：AC220V、DC110V、DC220V 等）；
控制功能：4 組跳閘出口繼電器可選擇控制二路進線柜、母聯柜斷路器跳閘動作；
數字通訊：標配一路 RS485 接口（支持 MODBUS-RTU 協議）,兩路以太網接口（IEC60870-5-103 規約），可
用于遙測、遙信、對時、遙控跳閘出口；
輔助指示和狀態輸出：告警、動作指示，和保護告警、保護動作、失電告警輸出等；
技術參數
| 序號 | 主要參數 | 功能 | 技術指標 |
| 1 | 工作電源 | 電源 | AC/DC85～265V(AC 工頻：50Hz） |
| 功耗 | 正常運行≤5W；裝置動≤11W | ||
| 2 | 電流輸入 | 額度值In | 5A/1A |
| 測量范圍 | 保護電流：0.03 In ～20 In 測量電流：無 | ||
| 測量路數 | 4 路三相電流 | ||
| 功耗 | 不大于 0.5VA | ||
| 3 | 電壓輸入 | 無 | 無 |
| 4 | 電參量誤差 | 測量電流 | 無 |
| 保護電流 | 不大于 2% | ||
| 測量電壓 | 無 | ||
| 保護電壓 | 無 | ||
| 保護頻率 | 0.1Hz | ||
| 功率 | 無 | ||
| 5 | 弧光信號輸入 | 通道數 | 32 路 |
| 輸入方式 | 二線制 DC4～45mA 無源信號輸入 | ||
| 開關量電壓 | 無 | ||
| 6 | 弧光時間誤差 | 純弧光保護 | 不大于±10ms |
| 雙判據保護 | 不大于±20ms | ||
| 7 | 開關量輸入 | 通道數 | 16 路 |
| 輸入方式 | 空接點 | ||
| 開關量電壓 | 強電開入，電壓同操作電源 | ||
| 8 | 繼電器輸出 | 通道數 | 7 路 |
| 觸點容量 | AC250V/8A | ||
| 輸入方式 | 無源接點 | ||
| 隔離方式 | 光電隔離，隔離電壓 2500V | ||
| 9 | 485 通訊 | 通訊接口 | RS485 標配 1 路 |
| 隔離類型 | 光電隔離，帶防雷功能 | ||
| 波特率 | 4800bps～57600bps | ||
| 通訊規約 | Modbus | ||
| 10 | 以太網 | 網絡參數 | 兩路以太網， 10M/100M 自適應， IEC60870-5-103 |
| 11 | B 碼對時 | 通訊接口 | RS485 差分電路 |
正常工作大氣參數
| 序號 | 主要參數 | 應用 |
| 1 | 正常工作溫度 | -10℃～+55℃ |
| 2 | 存儲溫度 | -25℃～+70℃ |
| 3 | 相對濕度 | 5％～95％ |
| 4 | 大氣壓力 | 60kPa～106kPa |
| 產品型號及名稱 | 適用范圍 | 安裝開孔尺寸 | 主要功能或產品特點 |
| PDR930-MX智能電弧光保護裝置(母線集中式) | 35kV及以下電壓等級一段或多段母線關聯的所有開關柜(包含進線柜、母聯柜、變壓器饋出柜等),可在母線室、斷路器室、電纜室安裝弧光傳感器，進行母線集中式電弧光檢測保護 | 門板螺栓安裝，開孔尺寸：147×199mm,另加4個Φ6mm安裝孔。 | 保護功能：4組共32路純弧光保護、電弧光結合過電流雙判據保護； 遙測功能：采集4路三相電流、32路電弧光信號； 遙信功能：16路開入量采集(外加電源：AC220V、DC110V、DC220V等); 控制功能：4組跳閘出口繼電器可選擇控制二路進線柜、母聯柜斷路器跳閘動作； 數字通訊：標配一路RS485接口(支持MODBUS-RTU協議),兩路以太網接口(IEC60870-5-103規約),可用于遙測、遙信、對時、遙控跳閘出口； 輔助指示和狀態輸出：告警、動作指示，和保護告警、保護動作、失電告警輸出等； |
| PDR930-KX饋線弧光保護裝置 | 35kV及以下電壓等級變壓器饋線柜等單一間隔，可在母線室、斷路器室、電纜室安裝弧光傳感器，進行電弧光檢測保護 | 門板嵌入卡裝，開孔尺寸：148×71mm | 保護功能：3路純弧光保護、電弧光結合過電流雙判據保護；三段相間過流定時限保護、零序過流保護、過負荷保護、過壓保護、低壓保護、重合閘保護、合閘加速保護； 遙測功能：采集1路三相電流、三相電壓、零序電流、功率、功率因數、頻率等參數，3路電弧光信號； 遙信功能：5路開入量采集(內置電源供電); 控制功能：弧光保護等可控制斷路器跳閘動作； 數字通訊：標配一路RS485接口(支持MODBUS-RTU協議),可用于遙測、遙信、保護復歸，不用作遙控； 輔助指示和狀態輸出：跳位、合位、告警、動作指示，和保護告警、保護動作輸出等； |
| HG-100電弧光傳感器 | 35kV及以下電壓等級開關柜的母線室、斷路器室、電纜室中的電弧光檢測 | 隔板螺栓安裝，開孔尺寸：φ10mm的圓孔，另加1個Φ4mm安裝孔。 | 產品特點： 1)光強>8000Lux(勒克司)動作； 2)270°的檢測范圍； 3)符合IP51的防護要求； 4)專利技術對日常光源不敏感； 5)容易安裝與更換； 6)使精準故障定位成為可能； 7)持續自檢測； |

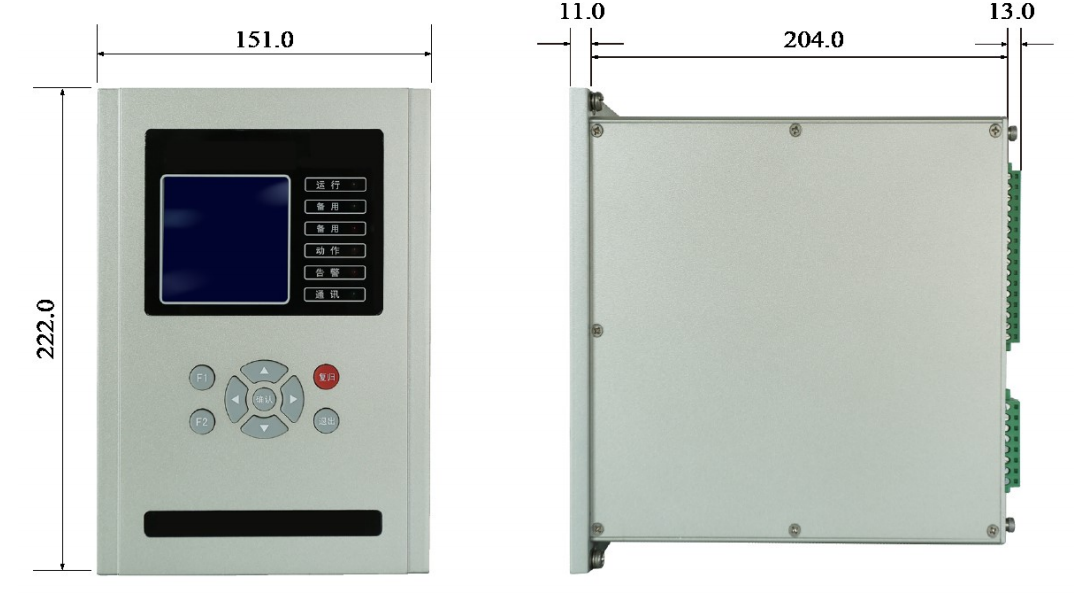

1.裝置外形尺寸圖（單位：mm）：

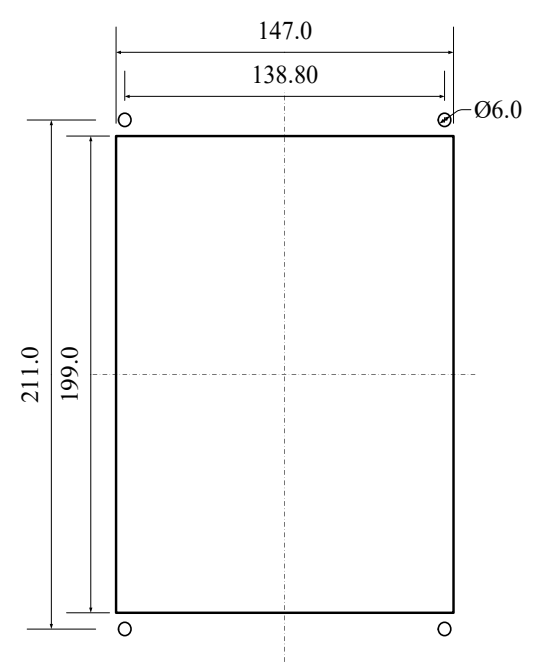

2.裝置開孔安裝尺寸圖（單位：mm）
注 1：在屏柜上開一個矩形孔+4 個螺栓固定孔（見圖），固定方式采用裝置配套的 4 個 M5 螺栓固定；
注 2：安裝固定時，先將附帶的固定螺栓擰下，裝置從柜前對位裝入后，從門板后往前用螺栓固定。
3.弧光傳感器 HG-100 尺寸圖（單位：mm）與產品特點
弧光傳感器 HG-100 產品特點：
1）光強>8000Lux（勒克司）動作。
2）270°的檢測范圍。
3）符合 IP51 的防護要求。
4）專利技術對日常光源不敏感。
5）容易安裝與更換。
6）使精準故障定位成為可能。
7）持續自檢測。

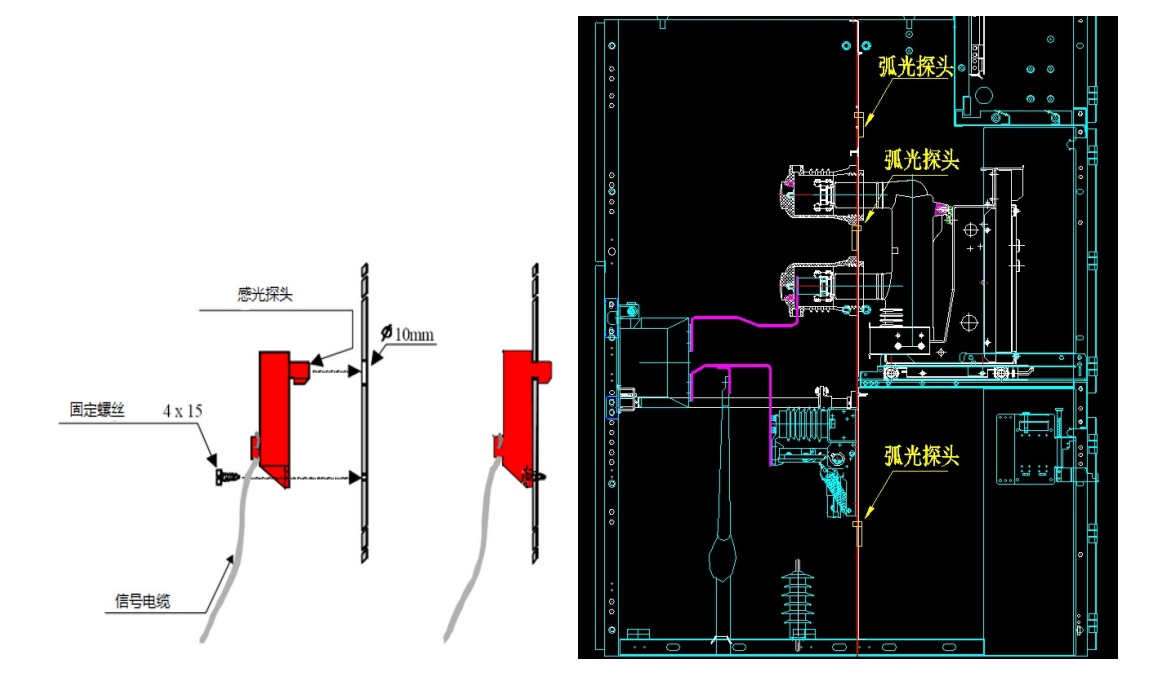

4.光傳感器 HG-100 安裝示意圖與接線說明（單位：mm）
弧光傳感器 HG-100 的安裝說明：開關柜內從上至下可分別安裝于母線室（感光探頭朝后）、斷路器室（感光探頭朝前）、電纜室（感光探頭朝后）；根據客戶需求配置弧光傳感器數量，若每個柜子配置 1 根，則一般安裝于母線室；配置 2 根一般安裝于母線室和斷路器室；配置 3 根安裝于母線室、斷路器室和電纜室。開直徑 10.0~10.5mm 的圓孔將弧光傳感器掛在隔板上，然后傳感器底部用 M4×15 的自攻螺絲固定。
弧光傳感器 HG-100 的接線說明：弧光傳感器 HG-100 標準配置 5 米長連接線，部分近距離弧光傳感器的引線長度若夠則直接接至弧光保護裝置預定序號的弧光信號接口。若弧光傳感器線長不夠，則將信號線先接至開關柜二次小室內端子排，再使用 RVVS 2×0.75mm2 護套線延長，按開關柜排序依次接入弧光保護裝置預定序號的弧光信號接口，打上號碼牌標注上柜號以便于后期對應查找。
